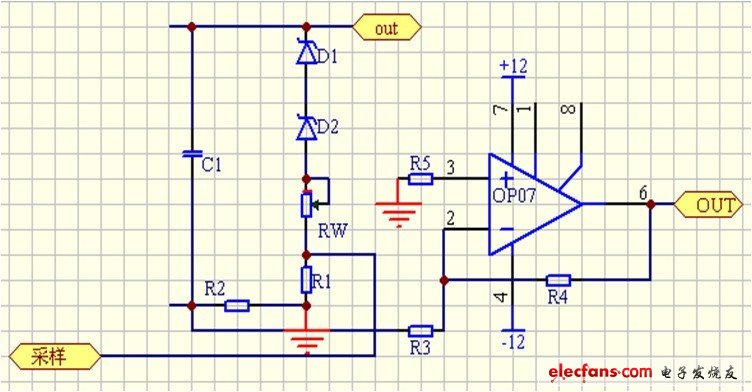

热保护电路
本设计系统可以检测电池温度，充电器温度，当电池过温时会关闭PWM的输出波形，使电路停止工作，同时单片机会报警提示，当充电器过温时，风冷系统会开启，如果温度继续升高，则充电器会停止工作。
过流，短路保护电路
当电流过大，超过12A,电路会限流报警提示，在充电器启动之前会进行短路检测，当电阻小于0.5Ω时认为电路故障，并报警提示。

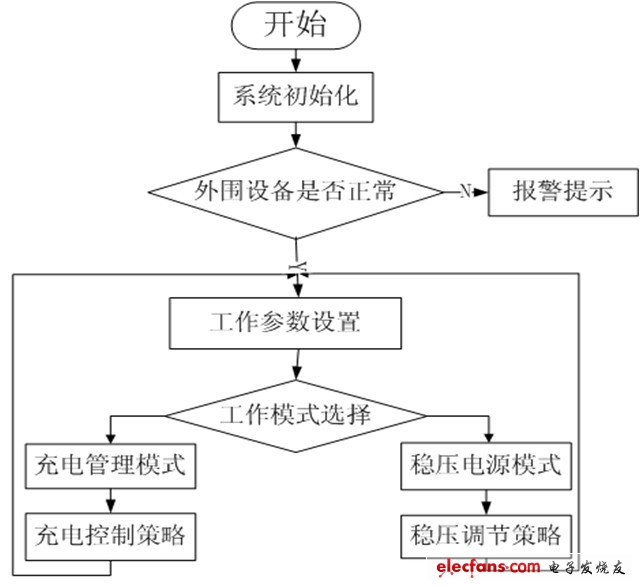

系统软件结构

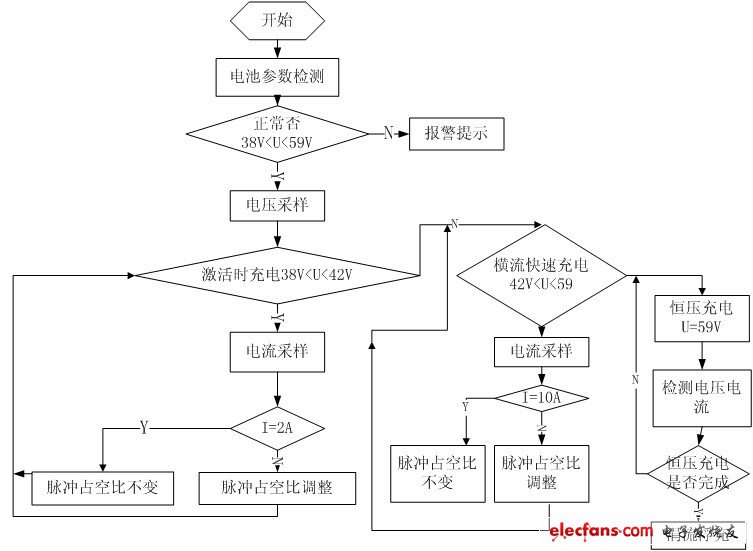

四阶段充电控制策略：
四阶段充电策略解析：
激活充电：充电器开始工作后单片机采集采集蓄电池端电压检测，若电压过低说明曾过度放电，为避免充电电流过大，实行小电流激活。
恒流充电：恒流充电为10A.
恒压充电：恒压充电电压为59V.
涓流浮充：当充电电流下降到恒流下的0.1倍式，即1A时，采用涓流浮充。
四阶段充电策略保证充电初期能激活修复蓄电池，使蓄电池更经久耐用，末期不过充，又能达到充满的目的。
电源系统抗干扰
硬件抗干扰技术
电源EMC设计：整流二极管采用肖特基二级管做整流管，开关管回路加RCD网络，输入端加EMI滤波电路，优化变压器设计。
优化PCB板布局和走线。
软件抗干扰技术
采用程序模块间远程拦截技术。
