2.3 蓝牙信号收发模块
蓝牙信号收发模块均采用一块由南京国春电气设备有限公司生产的GC-02 蓝牙模块。GC-02 是采用CSR 公司Audio_Flash 蓝牙芯片设计生产的蓝牙数传模块，采用激光盲孔加工工艺，贴片式设计，体积尺寸紧凑，最适合工业数据、语音传输。主要应用于蓝牙语音传输、车载蓝牙、蓝牙语音网关等。
当蓝牙发射模块上电，则自动与蓝牙接收模块建立通信。蓝牙发射模块如图4 所示。
当GC-02 检测到蓝牙信号并建立连接后，PI03 端会输出高电平，否则为低电平。此信号接入微处理器AT89C2051,用以判断是否建立链接。蓝牙接收模块如图5 所示。
2.4 微处理器模块。

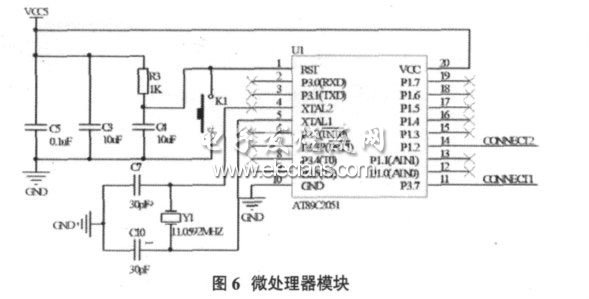

微处理器模块是以AT89C2051 为核心的最小系统，包含上电复位、晶体振荡等部分。微处理器模块如图6所示。
信号接收模块检测到P1.2 口的高低电平变化时，即表示电脑被盗。微处理器使用定时器产生PWM 信号，驱动P3.7 口的报警模块，完成报警动作。
