2.5 报警模块

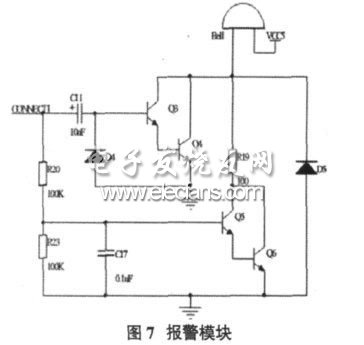

　　报警模块由蜂鸣器和两个复合管构成，使电路具有两种状态。微控制器AT89C2051 产生的PWM 信号使复合管交替均处于放大、保持状态，可以很好的驱动蜂鸣器，实现报警功能。报警模块如图7 所示。

　　2.6 接收模块电源

　　蓝牙信号接收部分由于体积较小，可以被整合在电脑内部。选用SIPex 公司的SP6641B-5.0 芯片，将锂电池的供电电压升至5V,为微控制器和报警模块供电。同时，可以选用USB 接口的5V 电压方便地对锂电池进行充电。升压电路如图8 所示。

　　3 软件设计

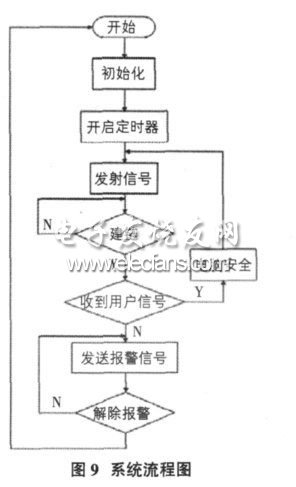

　　使用C 语言对系统进行软件设计，系统是否报警主要由微处理器决定。当用户电脑和信号发生器距离在10 m 以上时，信号接收模块接收不到蓝牙监测信号或接收到的蓝牙信号不是用户本身信号，此时蓝牙连接断开，微处理器使能报警动作。报警动作一旦使能，必须由用户复位微处理器，报警动作才能解除。程序设计流程图如图9 所示。

　　4 结语

　　本文详细介绍了一种基于蓝牙技术的电脑安防系统的设计与实现。该系统具有以下优点：①芯片和电阻电容均采用贴片式，体积小，易于携带；②采用脉冲信号，功耗低；③系统适用范围广，此系统所需费用低，在一般用户的经济承受范围之内。
