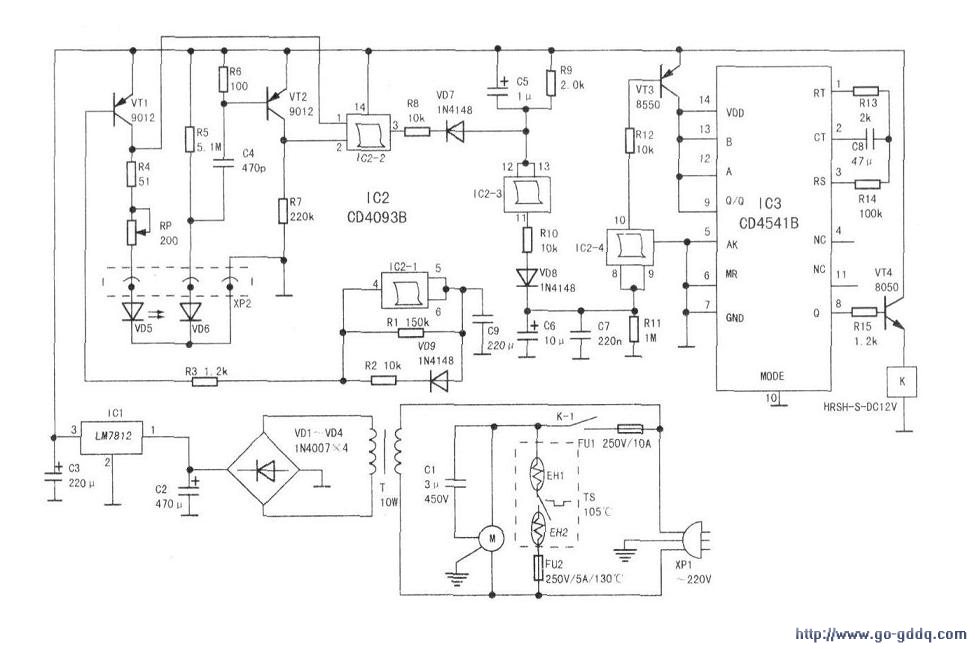

下图是笔者根据实物绘制的电路。

　　1．供电电路
　　
　　220V交流市电经电源插头XP1引入后，分成两个支路：一路经降压、整流，由ICl(LM7812)稳定为直流12V，为控制电路供电；另一路经保险丝FU1继电器K为加热器和风扇电机提供220V交流电源。

　　2．检测电路
　　
　　该机采用红外线反射式信号检测方式，控制主电路启／停，1C2(CD4093B)内含两路双通道输入施密特触发器，其中1C2-1、R1、R2、VD9、C9组成自激式振荡器，输出的振荡脉冲经R3加到开关管VT1基极，在其集电极获得受振荡脉冲调制的脉冲电压，一路送至IC2-2(1)脚作基准参考信号，另一路经R4、Rp限流使红外发射管VD5向外发射红外信息，RP可调整VD5发射功率。VD5发射信号作为待机状态的主动式信号源，一旦有人将手伸到检测区内，发射信号经手反射后被接收管V1）n接收，并经R5、R6、C4和VT2放大后，加到IC2-2(2)脚。这样，IC2-2(1)、(2)脚同时出现具有相同规律的脉冲信号，并在其(3)脚输出检测信号脉冲。采用这种对比检测方式，可有效防止非拄制信号的异常干扰。

　　3．驱动电路
　　
　　驱动电路对检测信号进行整形、放大，并驱动开关管接通延时电路电源。IC2-2(3)脚输出的检测信号，经R8、VD7耦合和IC2—3反相放大后，从(11)脚输出正脉冲，经R10、vD8、C6、C7整形及平滑滤波处理为高电平的直流电压，送到第二级反相器IC2-4的(8)、(9)脚，经其反相放大，从(10)脚输出低电平，经R12控制VT3导通，延时电路IC3得电开始工作。

　　4，延时电路
　　
　　延时电路由可编程振荡器与定时器CD4541B完成。

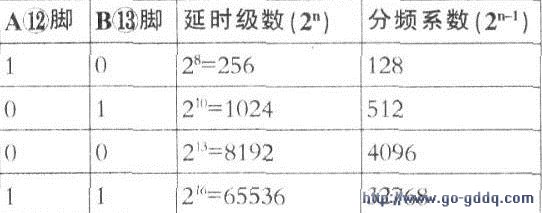

　　(12)、(13)脚为编程控制输入端，可选择振荡后续延时级数或定时分频系数，如下表所示。(5)脚却为自动复位端，低电平有效。（6）脚为手动复位端，加高电平时各计数器复位清零，低电平时正常工作。(9)脚用于选择定时输出电平，(9)脚接高电平时，定时结束时(8)脚输出低电平；(9)脚接低电平时，定时结束时(8)脚由低电平变为高电平。定时模式由(10)脚选择，(10)脚接低电平选择单次定时，接高电平选择循环定时。(1)、(2)、(3)脚外接振荡元件。

　　下图中，“AB“状态为“11”(见下表)，分频系数k=32768，根据给出的元件值，算得f≈4625Hz，t ≈ 7s。当人手反射信号被VD6接收后，IC3启动工作，(8)脚输出高电平使VT4导通，继电器K吸合，主电路得电吹出热风。人手反射信号消失后，IC3延时7s左右，继电器释放，主电路停止工作并进入待机状态。

　　5．热风产生电路（主电路）
　　
　　热风产生电路由加热丝EH1、EH2、风扇电机M、继电器K、自复位热保护监控器TS( 105℃)和温度保险丝FU2( 250V/5A/130℃)等组成。主电路是否工作受定时继电器常开触点K-l控制。EH1、EH2缠绕在由云母制成的多棱支架上，风扇电机采用电容式单相交流电机M，温控器TS和FU2温度保险丝起双重保护作用。
