随着电信行业话费的发展，“电话回拨”的业务已悄悄兴起。本文设计一种能自动拨打服务号码的拨号装置配给终端用户，用户只要按该装置上一个按钮，即能自动拔出服务号码，并自动挂机等待服务方回拨，解决了用户需反复拨打服务号码的繁琐操作。

　　该装置和用户电话机并联，不影响电话机的正常使用，设计中采用了免交流电压，也不使用外接电池，而是使用电话线路上的电压供电，即无源式设计方案，系统采用单片机控制，具有简单、可靠、使用方便等优点。

　　工作原理

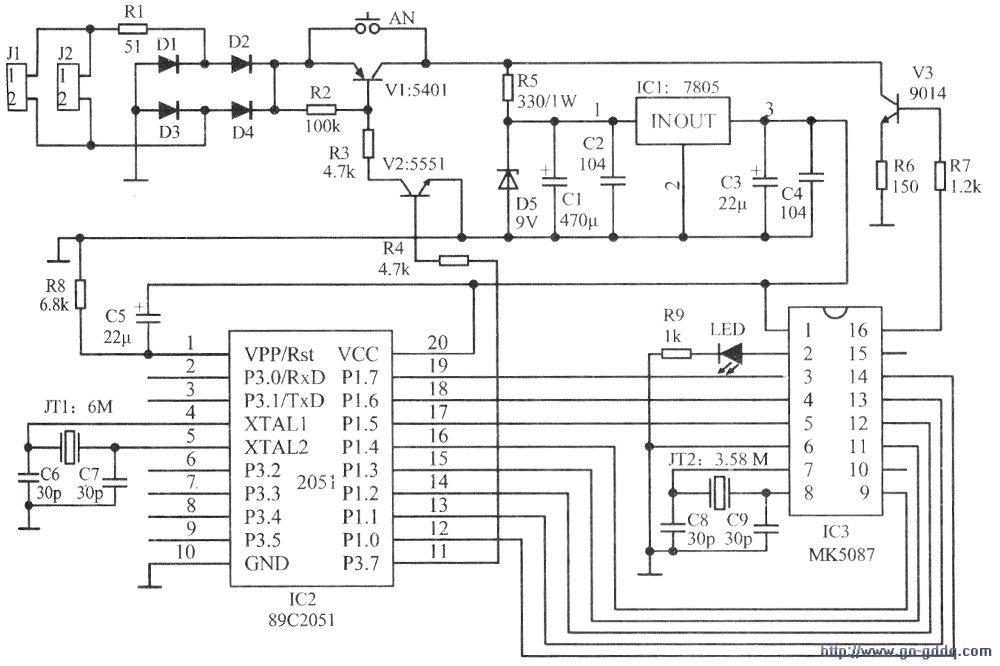

　　电路原理图如下图所示。由电子开关电路、电源电路、单片机控制电路、DTMF拨号及放大电路四部分所组成。

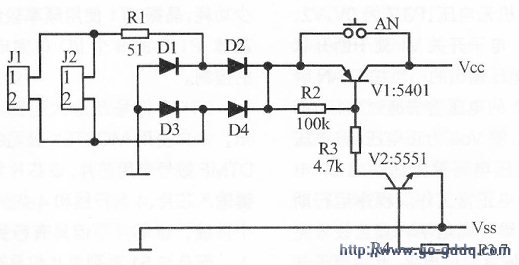

　　电子开关电路如图下所示，

J1为电话线进线插座，J2为该装置所并联的电话机插座，R1为保险电阻，D1、D2、D3、D4为极性保护电路，D1~D4将线路上极性不确定的电压转换成极性固定的电压，保证无论电话线的正、负极如何连接，都能使进入开关管V1发射极的一端始终是正电压oV1为电子开关,由单片机P3.7口控制该开关的“通”与“断”，当P3.7为高电平时，V2、V1相继导通，此时电话线路的48V电压通过V1的发射极和集电极到达VCC，使Vcc为正电压，该电压再经后面的稳压电路稳压后，即可输出5V工作电压；反之，当P3.7为低点平时，V2、V1均不导通，此时Vcc点无电压输出，整个系统处子断电状态。

　　AN为供用户使用的开关按钮，AN断开时，单片机无电压，P3.7为OV，V2、V1均不导通，电子开关V1处于断开状态，Vcc没有电压输出的；当按下AN瞬间，电话线路上的电压首先通过按钮AN接点到达Vcc，使Vcc为正电压，该电压再经后面的稳压电路稳压后输出5V电压，单片机得电正常工作。程序运行期间，P3.7始终维持高电平，直至拨号完成，再将P3.7恢复为低电平，此后电子开关断开，整个系统断电，等待下次使用。

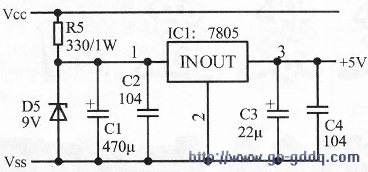

　　电源电路如下图所示，

Vcc经R5降压、D5稳压、C1及C2滤波后产生9V电压，再经7805稳压、C3及C4滤波后输出稳定的5V电压，供单片机以及拨号电路使用。

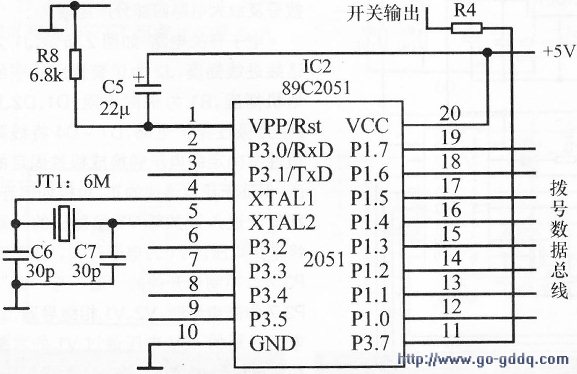

　　单片机控制电路如下图所示，

由89C205l完成拨号芯片的控制，其中，R8、C5为复位电路，完成上电复位；为减少功耗，晶振JTI使用频率较低的6MHz晶体；P1口的8个I/0口完成拨号芯片的控制。

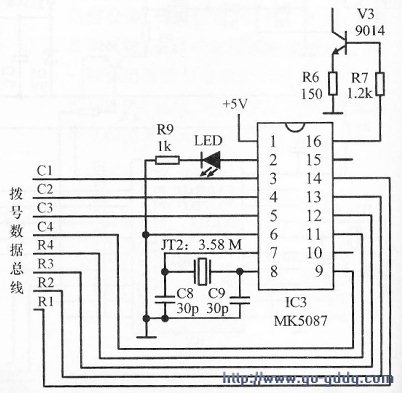

　　DTMF拨号及放大电路如下图所示，

本文使用MOSTEK公司的MK5087DTMF拨号专用芯片，该芯片为行列式按键输入芯片，4条行线和4条列线组成16个按键，该芯片不但具有行列式键盘输入，而且与51系列单片机具有良好)接口性能，该芯片各引脚的功能如下表所示。

　　芯片的16脚输出的DTMF信号经V3放大后，从V3集电极输入到线路中去。

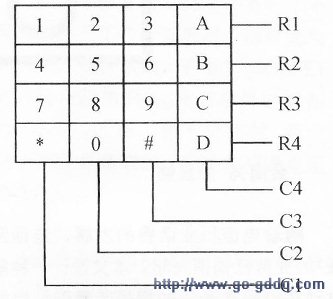

　　上图是该芯片行列键盘与DTMF号码的对应关系，当某一按键按下时，相当于该按键的行线R为低电平、列线C为高电平；同样的，当某一行线R为低电平、列线C为高电平时，此时等效于该行线与该列线交叉的按键被按下。

　　安装制

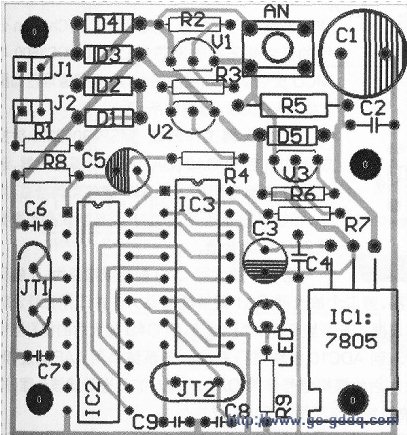

     整个电话回拔装置安装在48x50mm的PCB板中，PCB图如下图所示。

板上的4个螺丝孔用于固定机壳，电话进线插座和出线插座安装在机壳上，并通过连线与板上的J1和J2相连，按钮AN和指示灯LED可根据外观的设计需要将其引出，为便于修改源程序，单片机IC2通过IC插座焊接在板上，需要特别注意的是，由于R5产生的功耗较大)应选用功率较大的1W或2W的水泥电阻，R1应选用不大于510的保险电阻)其它元件没有特殊要求。

　　软件设计

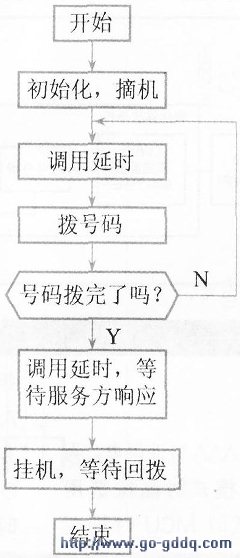

　　源程序流程图如下图所示。

　　本文源程序以13797130900号码为例，源程序代码如下
