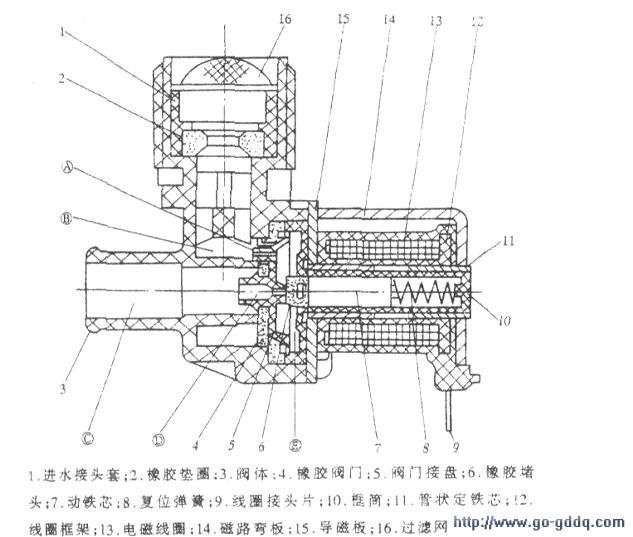

进水闸的结构示意图见下图：未通电时，电磁线圈13无电流通过，动铁芯7的橡胶堵头6在复位弹簧8作用下，将阀门接盘5的中心孔D封闭。此时注入水经过滤网16流入进水腔B内，再经由阀门接盘5的平面孔A流八平衡腔E内，平衡腔E内的注入水不能外泄。由于注入的自来水有一定的水压，而橡胶皮阀门4平衡腔E侧的受压面积大于其进水腔B的受压面积，使作用于橡胶阀门4的E侧压大于B侧压力。因此橡胶阀门4在E侧压力的作用下紧紧地压在阀体3出水通道C右端的阀座上，将出水通道C封闭，注入水不能流入C内，进水阀呈关闭状态。

　　接通电源后，电磁线圈13有交流电流流过，产生的磁力吸引铁芯7和橡胶堵头6向右移动，阀门接盘5的中心孔D被打开，平衡腔内的注入水从中心孔D流出。中心孔D的面积大于平衡孔A的面积．E腔内的注入水从中心孔D流出的流量远大于平衡孔A流入的流量，使E腔内水的压力很快下降，橡胶阀门4在B侧压力大于E侧压力的作用下向右鼓起，进水阀呈开启状态，注入水从进水阀过滤网，经进水腔B和出水通道C流入盛水桶内，实现对洗衣机进水。到达设定水位后，水位监测元件向微处理器输入水位监测信号，程控器对进水阀停止供电。进水阀闭合，停止进水，与此同时，电动机得到指令运行而进入洗涤程序。
