一台Panasonic XQB60-H640U型全自动洗衣机，洗衣正常，但不能脱水，且排水时有异响，蜂鸣器鸣叫后面板显示“u”。
    分析检修：上电试机，选择“标准洗”，排水时电磁阀发出异常响声，虽能排水，但是排不尽；若单独脱水，洗衣机波轮运转无力。
    首先查洗衣机运转电容，用数字表测量其容量为12.7μF（电容标容量为12.5μF），正常。检查门开关、水位传感器、皮带轮均正常。由于该机其他操作及面板显示均正常，判断电脑损坏的可能性不大，决定先检查排水电磁阀。

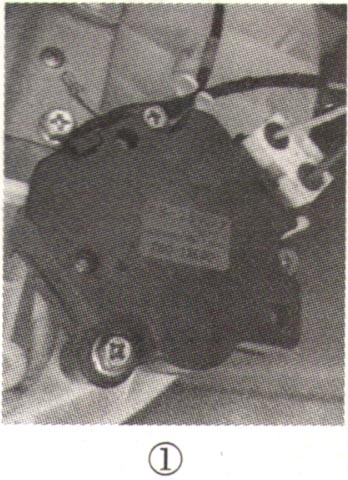

    该机的排水电磁阀型号是HM-25V1/W，如图1所示。断电，测排水电磁阀线圈电阻约为68kΩ，基本正常。将其取出后直接给线圈两端加上220V市电，齿轮带动连杆收放自如。会不会是电磁阀内部齿轮磨损，造成带载能力下降？于是将连杆机构拉出，通电，发现电磁阀吸合力很大，说明电磁阀自身没有问题。难道是加在电磁阀线圈上的电压异常？排水时，用数字表测量线圈两端电压为AC 150V～AC 180V，且不稳定。断电，测量电脑板与电磁阀线圈相连的两根供电导线，发现灰线电阻有几百欧姆，且不稳定，这说明此线接触不良，导致电磁阀供电不足，带负载后因吸合力不足而出现异响。更换该线后通电试机，故障排除。
