基于EFM32的无磁热表的方案
来源:本站整理  作者:佚名  2011-10-28 19:01:47



1、低功耗。

  EFM32具有5种功耗模式,在RTC及低功耗模块运行的EM3模式下,EFM32的功耗仅900nA。EFM32的LESENSE、LEUART以及LETIMER模块均为针对低功耗设计。LESENSE能够在低功耗模式EM2下工作进行流量检测,无需CPU干预,待检测完成后唤醒CPU进行数据的处理及运算。LEUART在9600的波特率下仅为150nA,且支持LEUART接口通信唤醒,适合于热表通信总线中的低功耗应用。热表系统中的温度检测ADC模块在12bit,1MSPs的速率下功耗低至350μA。驱动液晶屏显示的LCD Controller能够在低功耗模式下保持显示8×36段的驱动功耗也只需0.55μA。可见,EFM32的低功耗外设功能模块非常适合于热表方案的设计应用。

  2、运算能力强。

  EFM32采用ARM公司的Cortex-M3内核设计,其运算性能优异,支持硬件乘法器及除法器,支持ARM和Thumb2指令集,使能程序代码密度高,执行效率快。在热表方案的应用中能够更快速地计算热功率及热量,因此CPU处在正常运行模式时间短,可更多时间处于睡眠状态,降低整体方案的功耗。

  3、低成本。

  EFM32片上带有12位ADC和运算放大器,无需外扩ADC芯片即可实现高精度温度检测功能,同时片内集成LESENSE接口系统只需通过简单的LC硬件电路即能实现流量检测无需外扩其他传感器芯片。它还带有片上的RTC与LCD控制器,因此微控制器的集成度比较高,整体方案性价比良好。

  (四)方案框图

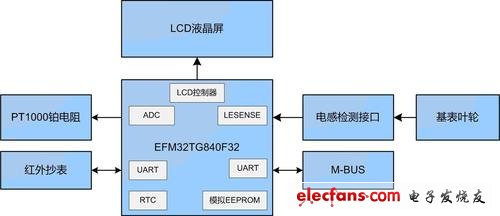

  基于EFM32TG840F32的热表方案的功能框图如图3所示。



  图3 EFM32热表方案功能框图

  总结

  综上所述,EFM32具有优异的低功耗特性,且集成了个性化的低功耗外设部件,非常适合于三表、智能家居控制、安防监控、便携式医疗等领域的应用。如果您对于EFM32的应用和需求有更多的想法和意向,请您通过以下联系方式与我们联系,北高智公司将竭诚与您交流与沟通。
