基于能量收集器的无线电源设计
来源:本站整理  作者:佚名  2011-10-28 19:02:46



压电传感器应用

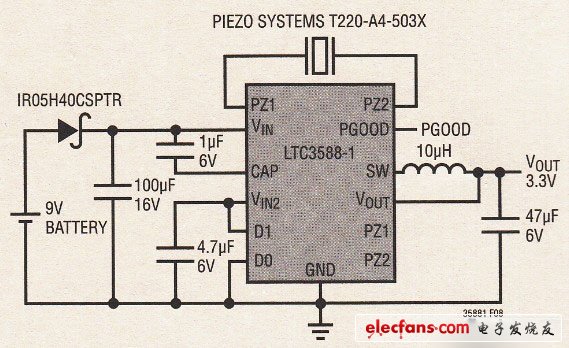

  图3示出了一个压电系统。当被置于气流之中时,该系统可在3.3V电压条仵下产生100uW的功率。在50Hz频率下,压电元件的弯曲量为0.5cm。


图3:压电式能量收集器

  Seebeck传感器应用

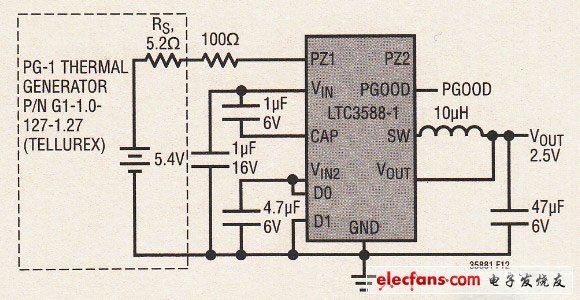

  图4示出了一个能量收集系统,该系统采用了由Tellurex公司提供的Seebeck传感器。温差产生了一个可支持300mW输出负载的输出电压。把传感器连接至PZI输入可防止反向电流在热源被拿掉时回流至Seebeck器件中。100电阻器负责提供电流限制,以倮护LTC3588-1输入桥接器。




图4:Seebeck能量收集器

  由标准荧光灯产生的EM场收集能量

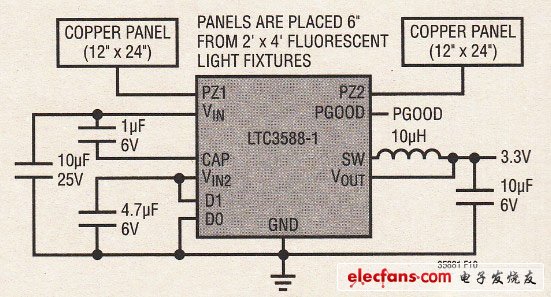

  此项应用需要一些有别于传统的创造性思维。图5示出了一个从高电压荧光灯管周围的电场收集能量的系统°两块12”x 24”铜板被放置在距离一个2’x 4’荧光灯装置“6”的地方°铜板以容性的方式从周围的电场采集了200uW功率,而LTC3588-1则负责将该功率转换为一个稳压输出。




图5:电场能量收集器

  结论

  LTC3588-1通过从周围环境收集环境能量而使远程传感器能够不依靠电池来运作。该器件包含了所有关键的电源管理功能:一个低损耗桥式整流器、一个高效率降压型稳压器、一个负责接通和关断降压型转换器的低偏置UVL0检测器、以及一个用于在电源可用时唤醒微控制器的PGOOD状态信号°LTC3588-1仅利用5个外部组件即可支持高达l00mA的负载。

上一页  [1] [2]
