引言

　　超低功率微控制器的近期发展造就了具有空前集成度的器件（对于其运作所需的功率而言）。这些器件是片上系统，采用了新锐节能方案（例如关断电路进入空闲状态）。事实上，运行这些器件所需的功率非常之低，以至于许多传感器逐步实现了无线化，因为它们可以方便地通过电池来供电。不幸的是，电池必须定期更换，这种维护工作既费钱又费事。而从传感器的局部环境中采集环境机械能、热能或电磁能则有可能是一种更为有效的无线电源解决方案。

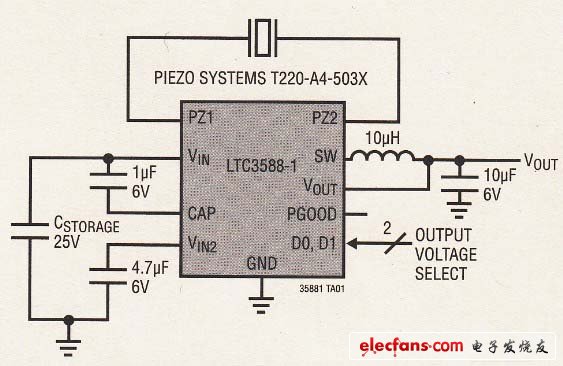

　　图1所示的LTC3588－1是一款完整的能量收集解决方案，专为诸如压电传感器等高阻抗源而优化。它内置了一个低损耗全波桥式整流器和一个高效率同步降压型转换器，用于将能量从一个输入存储器件传输至输出，以产生一个可支持高达100mA负载的稳定电压。LTC3588－l采用10引脚MSE封装和3mmx 3mm DFN封装。

图1：专为诸如压电传感器等高阻抗源而优化的完整能量收集解决方案

　　环境能量源

　　环境能量源包括光、温差、振动梁、射频（RF）发射信号或任何其他能够通过某种换能器产生电荷的信号源。例如：

　　·人们采用小型太阳能电池板为手持式电子设备供电已有多年，此类电池板在阳光直射和间接光照射的情况下能够分别产生几百mW／cm2和几百；uW／cm2的功率密度。

　　·当存在温度梯度时9塞贝克（Seebeck）器件可将热能转换为电能°热能量源多种多样，从体热（可产生几十pW／cm2的功率密度）到锅炉排气烟囱（其表面温度能产生几十mW／cm2的功率密度）各不相同。

　　·压电器件可通过器件的压缩或弯曲而产生能量。压电元件能够产生几百pW／cm2的功率密度（取决于其尺寸和结构）。

　　·RF能量收集由天线来完成9可产生几百pW／cm2的功率密度。

　　要成功地设计完整的独立型无线传感器系统，就需采用节能型微控制器和传感器，它们消耗极少电能，可从低能量环境获取能量。目前，这两类器件在市面上都很容易获得，而所缺失的一环则是能够将传感器输出转换为一个可用电压的高效功率转换产品。

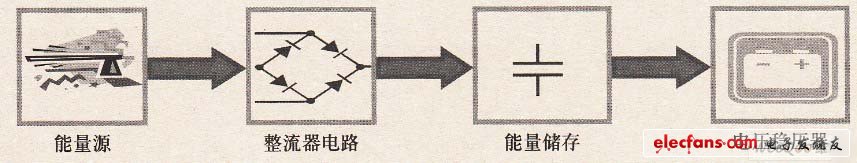

　　图2示出了一款能量收集电源系统，它包括能量源／传感器、一个能量储存元件和一种用于将该储能转换为一个可用稳定电压的设各。另外，在换能器和能量储存元件之间或许还需要布设一个电压整流器网络。用于防止能量回馈至传感器中，或在采用压电器仵的情况下负责对AC信号进行整流。

图2：能量收集系统纽件

　　应用实例

　　对于在DO和D1输入引脚上设定的特殊输出电压，LTC3588-1要求传感器的输出电压高于欠压闭锁上升门限限值°为了实现能量传输的最大化，换能器必须具有一个两倍于输入工作电压的开路电压、以及一个两倍于所需输入电流的短路电流。这些要求必须在信号源的最小激励电平条件下满足，以实现连续输出功率。
