题头图是一种常见的荧光小夜灯。由于它具有省电、亮度适宜，除有发白光外还有发绿、红、蓝光的品种、使用方便、价格低廉等特点，得到极其广泛的应用。这种荧光小夜灯的缺点是荧光灯管的寿命较低，而且一旦荧光灯管损坏无处修理或购买，成为废品，实为可惜。

　　这种仅损坏荧光灯管的小夜灯可以略加改造，改成LED小夜灯，使之再生，花钱不多、改造较为容易。

　　经过改造后的LED小夜灯亮度略低于荧光小夜灯，但它的特点是更省电(约230mW)、寿命长(可达10000～30000小时)。

　　本文将介绍LED小夜灯的电路及改造的方法。

　　LED小夜灯电路LED小夜灯的电路如下图所示。

图一

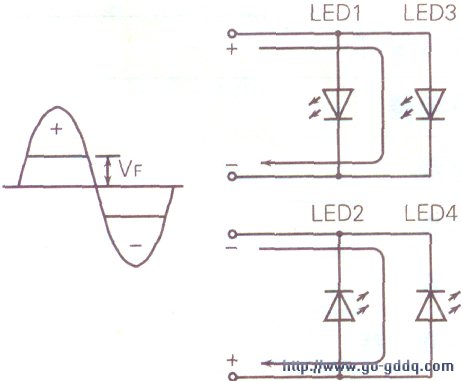

　　这是一种交流市电经电容器C1降压后直接给LED供电的电路，R1为限流电阻，防止浪涌电流过大而损坏发光二极管。LED1～LED4为超高亮度白光LED。在接通220V市电并闭合开关K时，经电容C1降压后，在正半周时，LEDl、LED3导通(发光)，LED2、LED4截止；在负半周时，LED2、LED4．导通(发光)，LEDl、LED3截止，如下图所示。

图二

由于市电为50Hz，并且白光LED中的荧光粉在激发发光后有一些迟后作用，人眼看起来，4个LED都被点亮发光，并无闪亮感。

　　在LED上的压降约为3．5V左右，在R1的压降也很小，所以流过LED的电流Iled≈70C1。当C1=0．47μF时，Iled≈33mA，则LEDl～LED4的电流约为1／2Iled，约为16．5mA。

　　在图一中，开关K、电容器C1及电阻R1是原有荧光小夜灯中的，仅LED1～LED4白光LED是需要购买的(超高亮度φ5白光LED在市场零售价约O．35～O．5元／个)。

　　LED小夜灯结构LED小夜灯的结构如下图所示。

图三

它是由两个塑料上下半壳、半透明塑料灯罩乒乓开关、两个插头片、印制板及LED组件板组成。除LED组件板要自制外，其余的都是原荧光小夜灯上的，则改造工作量很小。

　　LED组件板制作

　　LED组件由4个白光LED及一块长方形单面敷铜板或旧印制板(去掉铜走线)组成。单面敷铜板长度与透明塑料灯罩相同，宽度比透明塑料灯罩略小即可。板上均匀钻8个φ0．8毫米的通孔，如下图所示。

图四

装．入4个LED后(注意正负极方向，长引脚为正极)，将LED插入孔中，将管脚剪短，折弯后用焊锡焊好(图四的下图仅焊上左边的一个LED)。

　　如果采用旧印制板做成的，其工艺更简单，钻完8个φ0．8孔后，将4个LED插入孔中，按图五的方法将LED管脚折弯，并剪去过长的管脚，然后再焊接(图五中仅画出一个焊点)。第一个LED的管脚(图五中注A的)与第4个LED的管脚(图5中注B的)不必剪短，将来可用作引线直接焊在印制板上(见图七,八）,在插入LED时，要注意的是LEDI、LED3的正极在上时，则LED2、LED4的正极在下，不能搞错。另外，LED的底部应贴在板上，以防止LED的尺寸过高影响透明灯的装入。焊完LED后，在底面粘一层透明胶带，防止LED组件与印制板短路。

图五

图七

图八

　　印制板的改装及装配

　　在折开荧光小夜灯后，将连接开关及插头片的引线焊开，可取下带荧光灯的印制板，如图六所示。

图六

焊下损坏(或发光很暗的)荧光灯管、焊掉3个小电阻，仅留下一个1W3900电阻(尺寸最大的电阻)及一个0.47UF的电容。在印制板上装上LED组件，正反面图如图七及图八所示(要注意LED组件与印制板间距离约4mm)。

　　这里要提出的是，不同生产荧光小夜灯的工厂在电路上有差别，印制板的走线也不同，需要根据实际的电路及印制板找出需焊去的电阻，有的荧光小夜灯中无lW3900电阻，则需要另买。另外，有一些廉价的荧光小夜灯，其中电容器0.47μF的耐压仅250V，可靠性差一些，采用耐压400V的聚丙烯电容可靠性好些。

　　在印制板上焊好LED组件后，检查一下焊接质量(有无虚焊)及有无焊错，若无问题即可装入上半壳，按图九焊上连接开关K的连线及插头片的连接线(如图十所示)。

图九

图十

　　最后装入灯罩、装上下半壳，装配工作完成。装好的LED小夜灯如图十一所示。

图十一

将改装的LED小夜灯插入220V市电插座，闭合开关K，LED小夜灯亮。

　　注意事项

      1、LED的选择若要求发白光时)最好采用超高亮度4)5白光LED(发光强度在20mA时为6000~8OOOmcd)，采用视角60度以上的可照射面积更大些。采用“草帽”白光LED有较大的视角(笔者采用2个“炮弹”型(标准型)及2个草帽型作实验，发现草帽型效果好。
