家宝YWB-55自动电压力锅原理分析
来源:本站整理  作者:佚名  2011-11-01 14:37:38

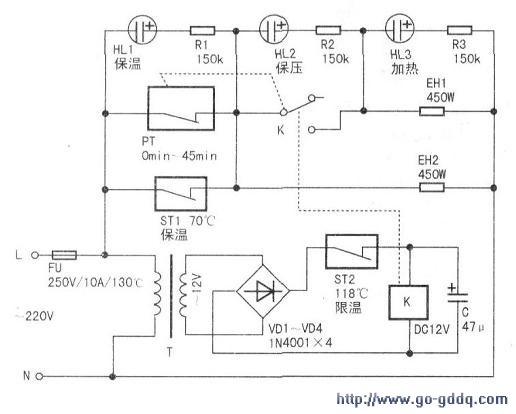

  家宝YW13-55型自动电压力锅电路如图所示。其中,PT是0min~45min发条式(钟表机构)定时器,ST1是保温温控器(70℃),ST2是限温温控器(118℃)、EH1、EH2是450W加热器,K是12V电磁继电器,FU是电流/温度保险(10A/130℃)。T为12V电源变压器,VD1~VD4是全桥整流二极管,C是电源滤波电容.HL1、HL2、HL3分别是保温、保压、加热指示氖灯、R1~R3是限流电阻。

  其保压(包括加热)和保温工作时间段主要以PT是否工作来划分:保压时段,PT在K触点联动控制下间歇计时;保温时段,PT计时结束不工作。在不同温度时,各开关器件、加热器、指示灯的状态如下表所示。

B段 温度 PT PT  ST2 K EH1 EH2 HL1 HL2 HL3
保压 <71)℃ 间歇计时不工作
70℃-118℃
>118℃
保温 70℃~118℃
50℃~70℃

  保压过程:接通AC220V市电后,顺时针旋动保压时间选择旋钮,定时器PT内触点闭合,由于此时锅内温度低于70℃,所以ST1、ST2均闭合,市电经T降压.VD1~VD4整流,C滤波后得到12V直流电压,K吸合,其触点是控制PT暂停计时(此时内部开关仍闭合)。这时.EH1经PT及ST1、K得电加热,EH2则经PT及ST1得电加热,HL3点亮,指示正在加热,而HL1、HL2熄灭;当锅内温度达到70℃以上时,ST1断开,EH1、EH2经PT获电继续,HL3点亮;当温度升到118℃时,ST2断开,K失电释放,一方面,K触点切断EH1电源,但EH2仍加热,同时HL3熄灭,HL2点亮,指示计时开始;另一方面,K触点通过联动机构开始倒计时;此后,当锅内蒸汽温度低于118℃(正负5℃)时,ST2复位触点闭合,K吸合后EH1得电,与EH2同时加热,HL3亮,HL2灭,PT暂停倒计时。当温度升至118℃时,ST2又断开,如此反复工作,使锅内压力保持在35kPa~80kPa,直至PT定时结束。保温过程,PT定时结束后,其触点呈开路状态。此时,锅内温度高于70℃低于1180℃,STI仍处于断开状态,虽然ST2闭合后使K吸合,但PT、ST1同时断开,两加热器都无电而停止工作,并且Hl.l亮,指示保温状态;当锅内温度缓慢下降至70℃以下时,ST1闭合,EH1(经K触点)、EH2得电加热,HL1灭,HL3亮。当温度达70℃时,ST1又断开,两加热器同时失电停止工作,HL3灭,HL1亮。如此重复上述过程,大约加热1分钟,停1{}分钟,始终保持锅内温度在50℃~70℃范围,直至拔掉电源插头为止。

[1] [2]  下一页
