广播电视发射机将彩色全电视信号和伴音信号调制在射频载波上， 通过天线以高频电磁波方式传播出去。 射频载波均采用米波波段(甚高频VHF频段)和分米波波段(特高频UHF频段)。
电视发射机是由图像发射机和伴音发射机组成的， 称为双通道电视发射机。 电视发射机由图像与伴音共用一部发射机，称为单通道电视发射机。 下图是它们的组成原理方框图。
attachment_1037" class="wp-caption aligncenter" style="width: 597px;">
双通道电视发射机
attachment_1038" class="wp-caption aligncenter" style="width: 561px;">

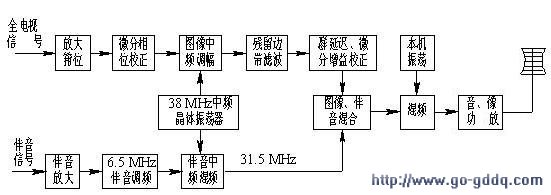

单通道电视发射机
比较两种组成方框图可以看出， 图像信号均在38 MHz中频进行调幅， 这样有一个较大的优点， 就是发射机工作在任何一个频道， 其前端电路是相同的， 便于生产。
中频调幅器的工作电平较低， 对信号的处理与校正比较方便， 所以残留边带滤波和微分增益校正放在中频进行。 不同工作频道的残留边带滤波电路是相同的， 残留边带滤波器引入的群时延误差也在中频进行校正， 可以获得良好的校正效果。
残留边带滤波后电视信号两个边带不对称， 在高频功率放大器中容易引起微分增益失真， 微分增益失真在视频校正比较麻烦， 所以在中频进行校正。
伴音信号调制在第二伴音中频6.5 MHz上， 再与38 MHz混频， 能比较方便地获得伴音中频31.5 MHz信号。
双通道发射机在高频功率放大器之后， 采用双工器来防止图像与伴音信号相互窜扰， 由于发射机、 馈线和天线间的良好匹配， 因此能保证高频信号能量高效、 优质传输。 单通道发射机的图像、 伴音中频信号混合后， 一起变频、 一起功率放大、 一起发射， 故设备较简单。
我国电视标准规定伴音载频在同一频道中比图像载频高6.5 MHz。 为了保证图像与伴音能有同样的覆盖面积， 图像峰值功率与伴音载频功率之比为5∶1左右， 在单通道发射机中它们的功率比为10∶1。
