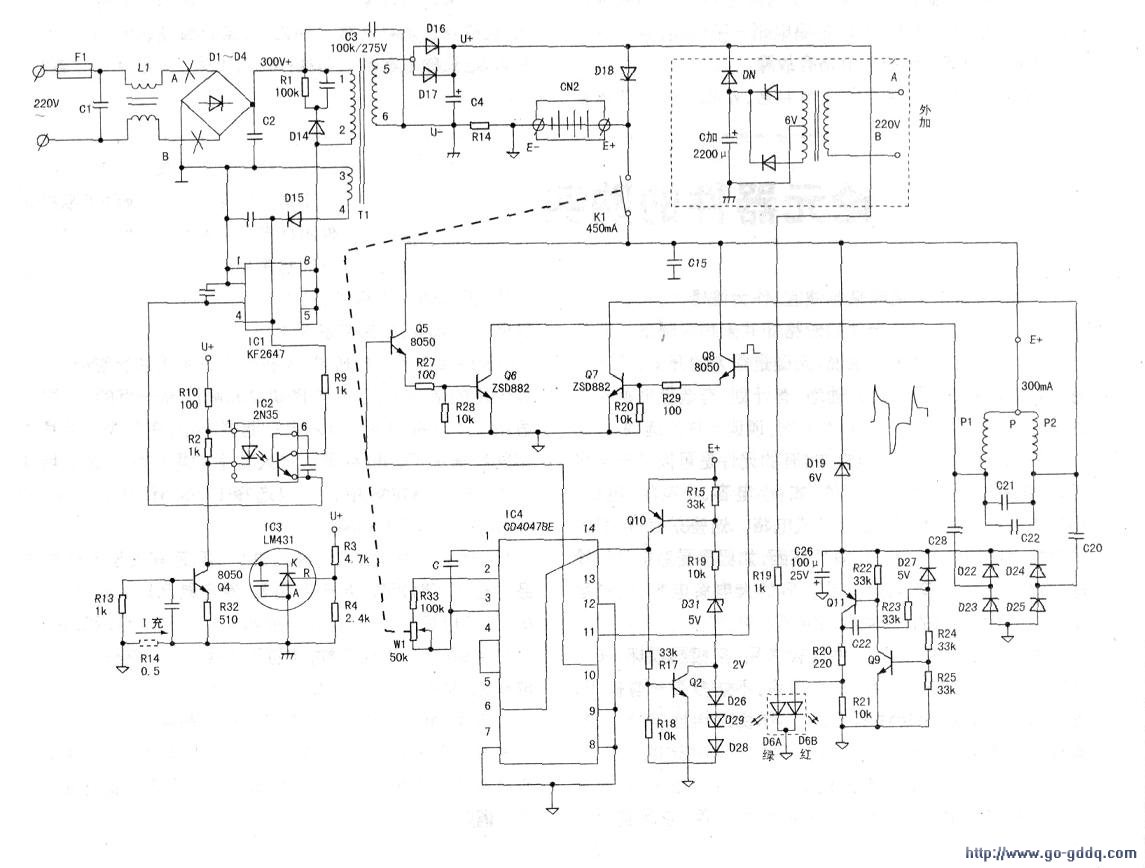

根据实物画出其电路如下图所示。该电路主要为六部分：1.市电整流后的DC/AC变换电路，由Tl、IC1、D16、D17等组成；2(U+)电压稳定电路，由IC3、IC2和IC1内部部分电路等组成；3.DC/AC变换电路，由IC4、Q5、Q6、Q7、Q8等组成；4防止电池过放电电路，由D31、Qlo、Q2等组成；5显示器泵工作的指示灯闪烁电路，由D22—D25、D27、Qll、Q9、D6B等组成；6．防止电池充电时的过电流充电电路，由R14、04、IC1、IC2组成。

　　两点说明：1，本电路有三个公共点是应当注意的，尤其是在测量日寸不能搞错。一是市电整流后的300V-的公共点，与市电未隔离，属“热底板”部分，应极小心，用一-表示；二是电池U-公共点用上表示；E-公共点，用J7表示。2其实物中，有几个元件的序号被元件压住了，看不清楚，故自命之。有些微型电容难以识别容量而未标出参数。

　　工作过程：插上市电电源插头，220V交流电源经保险丝F1、互感线圈Ll，再经D1～D4整流、C2滤波后形成300V左右的直流电压，此电压经Tl(1)-(2)绕组加到开关变换块IC1(5)-(8)脚，被变换成交流电压，在高频变压器Tl(5)一(6)绕组输出，经D16、D17整流，C4滤波后得到约7V的U+电压（实现了由300V DC到7V DC的变换)。U+-路经隔离二极管D18给蓄电池E充电（R14为充电限流电阻）；另一路通过R19使双色发光二极管(LED )D6中的D6A发出绿光，指示交流电源部分已经正常工作。

　　若U+电压升高，通过R3、R4分压点上的电压亦升高，输入到IC3(可调稳压块)的R极上．K极上的电流随之增大（当R极被偏置在约2.5V附近时，我们可以把LM431看成一个输入阻抗极高、导纳很大的电流／电压变换器）。1C2（光耦）内发光二极管的电流加大，使光敏三极管内阻变小，其(4)脚电位变高，同时使IC1(3)脚的电位上升，令输出电压U+下降，达到稳定电压的目的。

　　当电池的充电电流大于约1A时，取样电阻R14上的电压降也大干0.5V．使Q4导通，把IC2(2)脚电位拉低，同时加大IC2中发光二极管中的电流，令(4)脚电位升高，使IC1(3)脚电位升高，U+电压下降，充电电流减小（亦可能兼有输出短路保护和电池损坏保护功能）。

　　当开关Kl（气泵电源的手动开关）接通后，U+或E+电压均可加到泵线圈P1和P2的公共点P上。但是Pl、P2中能否通过电流，却要受Q5—Q8的控制，而Q5—Q8能否导通，又受10,4的控制。IC4(10)、(11)脚交替不断的分别输出正脉冲轮流开启Q6、Q7，把直流电源变成交流电源，提供给泵线圈工作，相当于实现DC/AC变换(把7VDC变为7VAC)。Wl可微调IC4的振荡频率。

　　当E+电压高于D31稳压管的电压时（齐纳击穿，实测约5v），R15、R19、D31、D26、D29、D28中均有电流流过而使Ql[）导通，促使Q2导通，因此，IC4(14)、(6)脚得电，IC4工作，不断输出驱动脉冲。当E+电压低于D31稳压值时．D31不能导通，Q1f1、Q2均不能导通，停止了对U4的供电，使气泵停止工作，防止电池因为过度放电而损坏。

　　当接通Kl开关后，泵工作，泵线圈上的实测波形如下图所示，其脉冲尖峰可通过小容量电容C20、C28取出，再经D22～D25桥式整流，C26积分（叠加），当电压达到一定值时，D27稳压管导通（约5V），加到Q9、Qll上，使其间歇式导通（由于C22的耦合作用），经R20使D6B发出红色断续的脉冲光，约1秒1次，说明气泵工作正常。在修好的状态下，测得线圈中电压波形如下图所示，开关K上的电流约450mA，P线上的电流约30mA。拔下气泵线圈插头时，D6B不亮，也不再闪光。
