在轻载情况以及给定失调电压时，运放尝试使自己电源输出检测的输入端电压，达到其电源输入检测的输入端电压与失调电压之和。开路时，运放没有有意的外在失调。如果运放的失调电压是相反的方向，则当输入电源总线降低到某个低于输出电压总线的电位时，会出现一个相当大的反向截止电流。

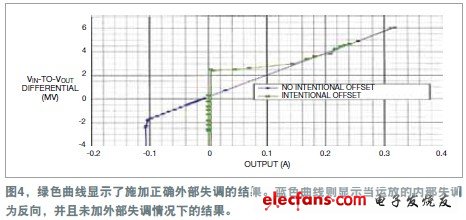

图4显示了工作区的电流-电压测试数据。完整的设计(包括有意的失调)产生绿色曲线。等效的相反内部失调与非有意的外在失调则产生蓝色曲线。虽然绿色曲线在轻载时牺牲了一些正向压降，但其正向电压始终小于满载的最大值。有意失调避免在MOSFET中出现大的反向电流。本设计能够以0A电流过渡切换，此时泄漏电流MOSFET的漏极体二极管可能是主要的。
另一方面，无有意失调的蓝色曲线则允许在某些情况下出现大的反向电流。本例显示，在电脑关断MOSFET前，MOSFET上的2mV反向电压产生了大约100mA的反向电流。P沟道和N沟道设计都已经过测试，P沟道设计已量产。
