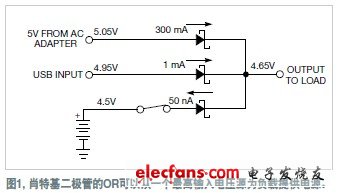

一般人都希望系统供电电源是可用性最高的输入电压。用一种肖特基二极管的OR方法就可以完成这个任务(图1)。糟糕的是，肖特基二极管的正向压降在300mV~600mV范围内。这个压降会消耗功率，产生热量，降低系统可用的电压。

　　高效率的电压OR操作只需要一只P沟道或N沟道MOSFET、一只适当的运放，以及少量无源元件。本例描述了对正直流电源轨的电压OR应用。P沟道MOSFET设计适合于工作在3.3V或更高电压的小功率单电源系统，而N沟道MOSFET则适用于较低总线电压或较大电流，以及有合适运放偏置电压的情况。

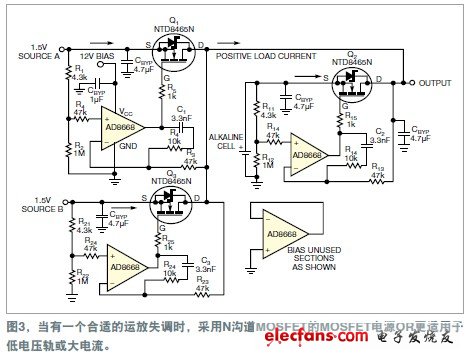

　　在N沟道FET设计中，MOSFET漏极流出正电流。在P沟道设计中，电流则来自MOSFET源极。如果采用常见的电流方向(作切换或放大)，则MOSFET漏极的体二极管会破坏整流工作。

　　首要的设计任务是选择一款合适的MOSFET.MOSFET的最差情况导通电阻必须足够低，使满载电流时的I×R压降也足够低，才能达到设计目标。当5A电流流过一只0.01Ω的MOSFET时，产生50mV的正向压降。一定要考虑到由于R×I2及温升所产生的功耗。

　　第二个设计任务是选择一款运放。这个运放必须能工作在所有电压下，为MOSFET提供充分的栅极驱动电压。P沟道设计要求采用一种轨至轨的型号。对N沟道设计来说，单电源运放是合适的。要考虑的另外一个重要问题是运放的输入失调电压VOS,总±VOS窗口必须小于MOSFET上要求的最大压降。例如，如果允许满载时有10mV正向压降，则运放的失调电压应不差于±5 mV.

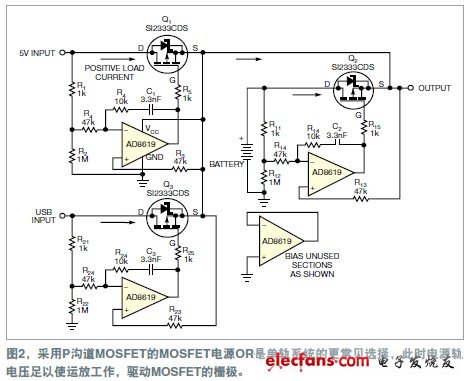

　　R1/R2、R11/R12和R21/R22构成输入电压分压器，用于将运放输入偏置在略低于所控制输入电压的水平上(图2与图3)。这个偏置必须超过运放的最大失调电压，以确保在施加反向电压时，量产时用的所有运放器件都能正常地关断MOSFET.在P沟道的5V设计实例中，R1与R2将运放反相输入端偏置在输入电压的99.9%(即4.995V)直流处。在稳态工作时，运放用于导通MOSFET,将其它运放的输入保持在相同电压下，使之在运放失调电压的容限内。采用0V失调的完美运放时，轻载电流只能使MOSFET部分增强，因此电路产生一个5mV的MOSFET正整流器压降。这点轻微效果只是R1与R2输入偏置的唯一缺点。如果MOSFET电阻过高，不能在满载时保持5mV,则当MOSFET的输出摆至电源轨时，运放可全增强MOSFET,OR电路为MOSFET提供了全增强的导通电阻。

　　可以将MOSFET可变的导通电阻看做用于运放检测电流的元件。当你施加反向电压时，MOSFET去增强，I×R压降增加，运放的输出最终停在相应的电源轨，尽力地驱动MOSFET.
