为了验证飞机供电系统的设计制造是否满足给定的要求，必须对其供电品质进行系统的测试[1] 。南京航空航天大学航空电源重点实验室研制了基于VXI总线的飞机电源性能参数测试系统，该系统能进行实时、高精度的多路信号测量，研制工作中，本人参与组建、调试了硬件系统、编制了软件处理程序、对系统误差与随机误差进行了分析与处理，最终使该系统性能稳定、精度高，可满足飞机电源系统的测量工作，能为飞机电源的定型制造提供依据。本文重点介绍该测试系统的误差分析与处理。

　　1 飞机电源性能参数测试系统简介

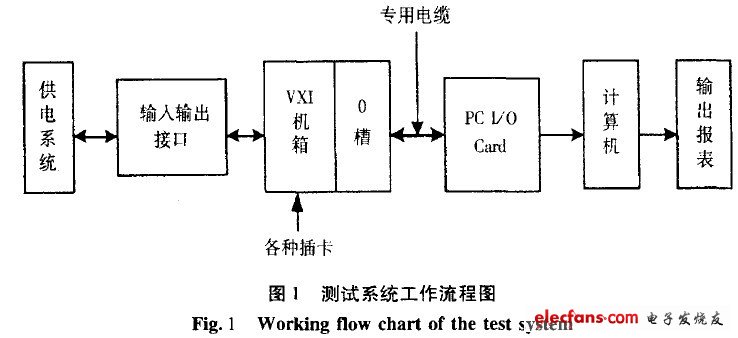

　　飞机电源性能参数测试系统工作流程如图1所示。

　　本系统的精度取决于输入输出接口(调理电路)、A/D转换器的精度、软件处理精度，当然，采样频率和采样周期也是决定性因素之一。根据误差的性质和特点，一般将其分为粗大误差、随机误差和系统误差3类。本文分别研究了该系统中的3类误差处理方法。

　　2 粗大误差的处理

　　本系统中粗大误差的出现可能源于飞机电源系统中偶然出现的毛刺，它的存在大大影响测量结果的准确性.我们采用一阶差分方程

　　xt′=xt-1+(xt-1-xt-2) 式中为xt′为t时刻的预测值;xt-1为t时刻前1个采样点的值;xt-2为t时刻前2个采样点的值。

　　由式(1)可知，t时刻的值可以用xt-1和xt-2时刻的取值来推算。当数据采样频率比物理量变化的最高频率大得多时，这种预测方法有足够的精度。我们用t时刻的预测值和t时刻的实际数据值进行比较，然后来判断t时刻的实际数据值是否为奇异项。其判断的准则是.给定一个误差窗口W，若t时刻的实际数据为xt，当|xt-xt′|>W时，则认为此采样值不符合正常变化规律，是奇异项。一般误差窗口的大小要根据数据采集系统的采样频率和物理量的变化特性决定[2] 。

　　根据上述理论，编写交、直流稳态电压和电流测量数据奇异项的检出程序。设定相对误差为10%，用差分方程计算出某点的预测值与该点实际采样值比较，若相对误差大于10%，则该点为奇异项。检出奇异项后就在该点位置上补上一个与预测值相等的数据点。

　　3 克服随机误差的软件处理方法

　　在实际的被测信号中，往往含有各种噪声和干扰，它们来自被测信号本身、传感器、电磁干扰或A/D变换器的量化效应等，其振幅和相位随时间的变化是不规则的，因此它们对测量结果的影响属于随机误差的范畴。这里利用微处理器功能，对测量的结果采用一定的软件处理方法，可以减小测量中的随机误差。对于某被测量n次独立的、无系统误差的等精密度测量，得到n个测量数据x1，x2，…,xn，则被测量最可能的估计值为全部测量数据的算术平均值，这称之为算术平均值原理，即

按算术平均值原理等精密度重复测量可使随机误差对最后结果的影响减小到最低限度。

　　本系统在计算电压、电流有效值、谐波含量、电压调制参数时，皆尽量提高采样频率、增加测试周期，尽可能地减小随机误差。
