下面我们就要看低温环境下这三种电容的表现了。上图是在零下20摄氏度下三种电容的成绩。可以看出，在低温环境下，铝电解液电容的性能降低得非常厉害。3颗并联状态下的涟波电压由25摄氏度下的23.8mV猛增到了57.6mV。要将涟波电压降低到和25摄氏度相同的数值，需要并联7颗这种电容。相比之下我们还能看出，铝固体聚合物导体电容和钽电容的性能，无论是在25度、70度还是-20度环境下，其波动都不大。

　　

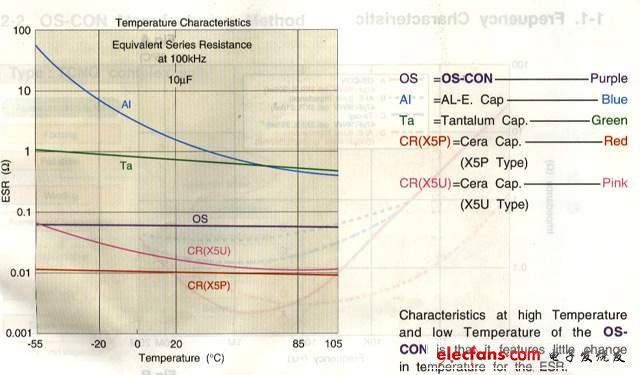

　　从以上分析我们不难看出，铝电解液电容的ESR值受温度影响是极其明显的。上面的图表则直接画出了不同种类电容，在不同温度状态下的ESR曲线。其中铝电解液电容(蓝色线)随温度(Y轴)的增加，ESR值(X轴)降低明显。而铝固体聚合物导体电容(紫色线)和钽电容(绿色线)以及高档陶瓷电容(红色线)则近似于直线，其ESR值受温度影响不大。而普通陶瓷电容(粉红线)则受温度影响较大。 这里需要说明的是，上表中用做比较的铝固体聚合物导体电容，其容量较小(只有100μF)，而且ESR并不太低(40毫欧)。如换上大容量，ESR更低的同类产品，最终性能表现将更加突出。
