一般情况下，在通过电容的电流越来越高的情况下，假如电容的ESR值不能保持在一个较小的范围，那么就会产生比以往更高的涟波电压(理想的输出直流电压应该是一条水平线，而涟波电压则是水平线上的波峰和波谷)。 此外，即使是相同的涟波电压，对低电压电路的影响也要比在高电压情况下更大。例如对于3.3V的CPU而言，0.2V涟波电压所占比例较小，还不足以形成致命的影响，但是对于1.8V的CPU而言，同样是0.2V的涟波电压，其所占的比例就足以造成数字电路的判断失误。 那么ESR值与涟波电压的关系何在呢?我们可以用以下公式表示： V=R(ESR)×I 这个公式中的V就表示涟波电压，而R表示电容的ESR，I表示电流。可以看到，当电流增大的时候，即使在ESR保持不变的情况下，涟波电压也会成倍提高，采用更低ESR值的电容是势在必行。这就是为什么如今的板卡等硬件设备上所用的电容，越来越强调LOW ESR的缘故。

　　上图就是一个典型的滤波电路，这种电路也被应用在如今的显卡上。其中的SW IC相当于显卡上的开关电源，将输入的5V直流电转换为核心或者显存需要的3.3V直流电。而电路的L/C部分则构成电路的低通滤波器，目的就是尽量滤去直流电中的涟波电压。

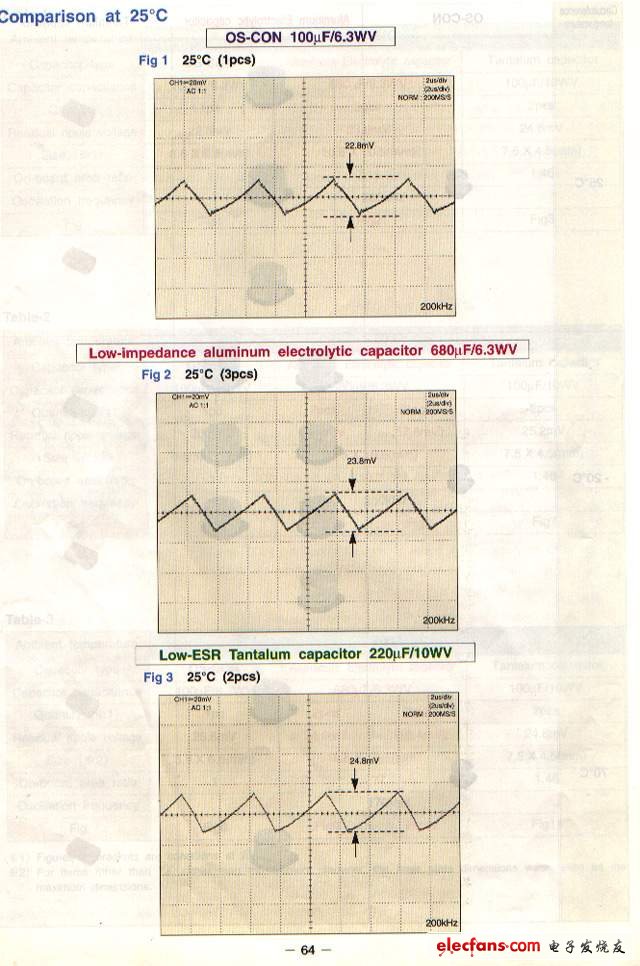

　　而上图的表格则表明了，在L/C部分使用不同种类电容的情况下，这个电路中涟波电压的表现情况。可以看出，具有LOW ESR性能的铝固体聚合物导体电容(左边)，其消除涟波电压的性能最强，钽二氧化锰电容(右边)性能次之，铝电解液电容(中间)表现最差。同时最后的数值还将受温度影响，这点我们还将在后面详细说明。第5页：注意你的室温 温度与电容性能的密切关系 电容的性能并非一成不变，而是会受到环境的影响，而对电容影响最大的就是温度。而在不同种类的电容当中，采用电解液作为阴极材质的电容例如铝电解液电容，受温度影响又最为明显。因为在不同种类的阴极，例如电解液、二氧化锰、固体聚合物导体当中，只有电解液采用离子导电方式，而其余几种均采用电子导电方式。对于离子导电而言，温度越高，其离子活动越强，电离程度也越强。因此，在温度不超过额定限度的前提下，电解液电容在高温状态下的性能要比低温状态下更好。
