电脑声卡的定标的原理与实践
来源:本站整理  作者:佚名  2011-11-08 07:41:01



  对于大多数设计良好的声卡,数字通道在16bit满幅值时,模拟输出即使调到最大.THD+N仍然远小于-40dB.这时对应的输出电压就是无可争议的输出满幅值。不过需要注意这时对应的输出负载阻抗匹配是非常重要的。因为任何输出都是为了一定条件的负载而设计的,如果负载不匹配(一般是低于额定阻抗时),可能根本达不到相应的电平就会出现严重的削波失真。

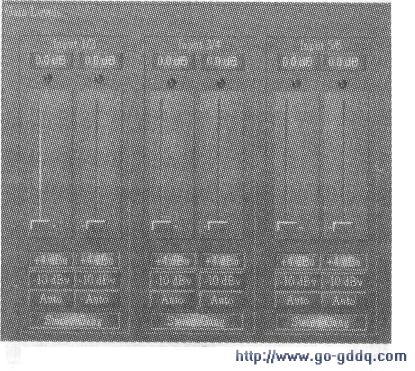

  对于设计严谨的专业声卡,模拟输出/输入的满幅值都可以设定为标准的+4dBu(1228V/600Ω)、-10dBv(0.3162V/空载)、OdBu(0.775V/60OΩ)、OdBv(1V/空载)等几种标准值,可以自由变换,如下图所示。

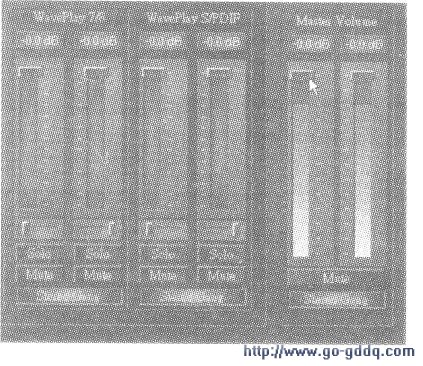

  而且它们的电平设置(混音器)都是专门设计的,可以精确设定和指示dB数值,如下图所示。

  对于一般的多媒体声卡,模拟输出/输入的满幅值是~个不精确的数值,一般在零点几至几伏之间,这时我们必须对其进行精确的测定和标记。例如某8738声卡的模拟输出满幅值为1.1205V(200Hz正弦波有效值),输入满幅值为1.2224V,而数字通道都是16bit,可以省略标记。这些都是在所有混音调节都处于最大值时得到的结果,而且由于我们知道它的频率响应是非常好的,因此这个数值可以推广到所有有效频带。
