此设计应用磁场力的作用原理,在形体设计上,将声光报警防盗钱包分为两部分:一部分是镶有磁铁的塑条,它体积不大,约为70xlOxl0,正常使用时置于衣袋的底部,因为它是产生磁场的能源,所以称之为母体。一部分是底部夹层装有舌簧开关的钱包,放入衣袋时,舌簧开关受母体磁场力的作用,其接点断开。一旦受盗贼侵袭,钱包脱离母体,舌簧开关接点闭合,导致装于钱包侧面夹层的声光报警电路工作,象孩儿离开母亲一样,叫个不停,所以称其为子体,故总称为子母式声光报警防盗钱包。且应用可控硅一旦触发导通,即便断开触发回路,只要其不失去正向电压和维持电流,仍可继续导通的特性,在线路设计上,将舌簧开关和方便开关(为持有者正常使用时而设置),以串联形式接于可控硅触发电路上。
子母式声光报警防盗钱包的子体和母体仅有磁的联系,而无机械和电的联系,与已有的关联型防盗报警钱包相比,使钱包的正当持有者在拿出或放入衣袋的正常使用过程中省去了许多繁琐。
光电型防盗报警钱包的致命弱点是:对环境有一定要求,在昏暗的情况下往往失去作用。由于子母式声光报警防盗钱包是磁电转换型,故不受周围光线强弱的影响。

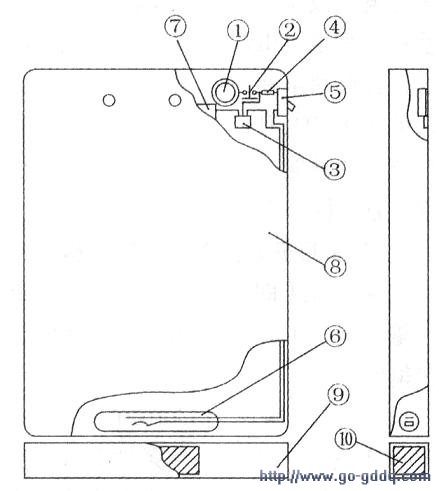

附上图表明了各元件的相对位置:①为扣式电池②停报按钮③可控硅④限流电阻⑤钮子开关(本文称方便开关,因它为方便正当持有者正常使用所设)⑥舌簧开关⑦报警电路,其中包括:集成振荡电路、振荡电阻、功放三极管、蜂鸣器、彩色小电珠⑧子体⑨母体⑩镶在母体中的磁铁。

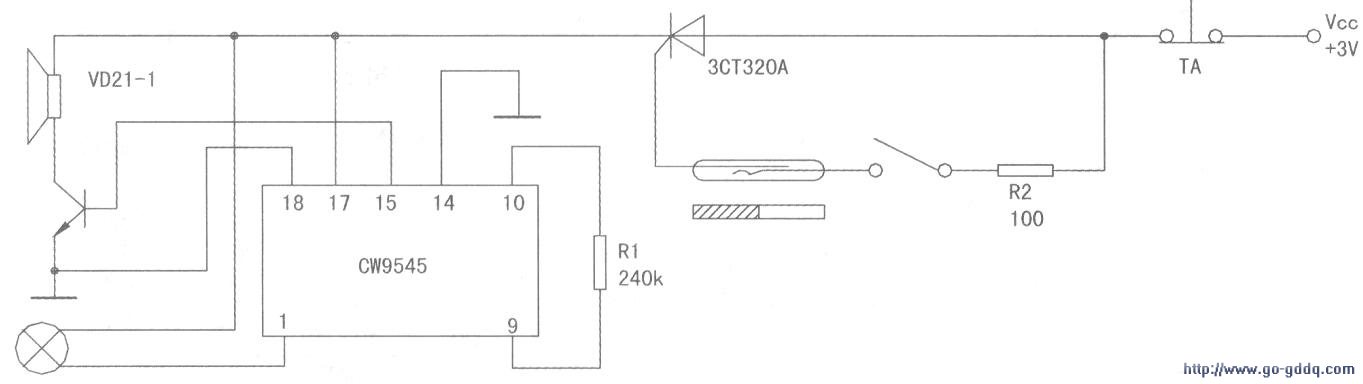

下图为原理图:在方便开关闭合的情况下,若子体脱离母体,则舌簧开关闭合,可控硅触发导通,报警电路得电报警,此时若断开方便开关,可控硅仍导通,只有按一下停报按钮,报警才可终止。
报警电路采用CW9545集成电路,如图示接线,在得电工作时则会产生良好的音响和闪光效果。该电路在静态时功耗很低<5uA,工作时,一端输出电流可达40mA,可直接驱动3V微型彩色小电珠,闪光将随着音响有节奏的变化。电流电压:3V,可控硅采用3CT320A高灵敏触发小可控硅,扬声器采用VD21-1最新研制的微型扬声器。除舌簧开关按上图所示位置用703胶固于钱包底部外,其它元件可塑封于厚度≯4mm,面积约为30x50mm的塑块中而置于钱包的上部夹层,停报按钮的按键设在塑块背面,即在钱包里面,在钱包的表面,蜂鸣器与彩色电珠相应的地方开小圆孔。
由于线路的巧妙设计,即便是狡猾老练的盗贼,在抽出钱包后迅速关断暴露于钱包外面的方便开关,也无济于事,声光报警绝不会因此终止,只有钱包的主人找回钱包,打开并按一下藏于里面某一角落仅为持有者熟知的停报按钮,才可使声光停止。
采用声光报警的形式更有利于惊吓和阻止盗贼,有利于失主追寻目标。
子母式声光报警防盗钱包是电子与自控技术在人类生活所需方面的应用,解决了现有防盗报警钱包使用不便和受环境限制的缺陷。
