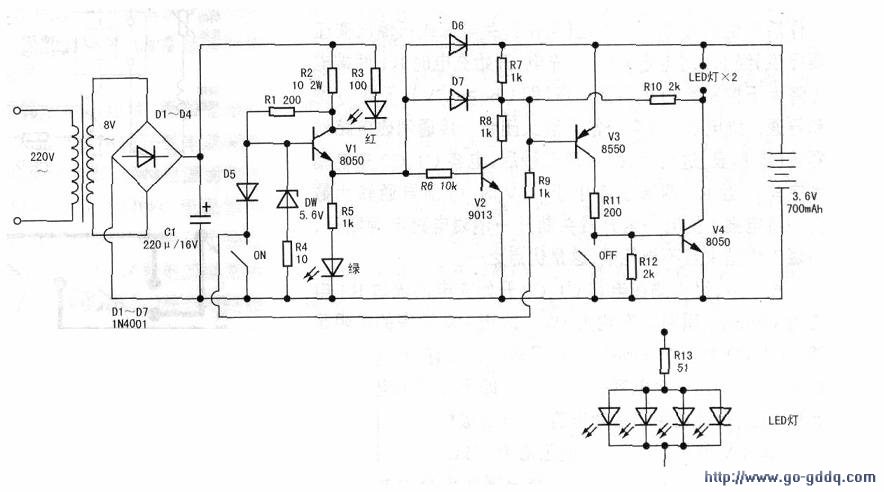

JYD-100消防应急灯采用3.6V、700mAh镍氢电池作为备用电源，使用时插头始终插在电源插座上。有交流电时，外电源给电池充电；停电时，自动转为电池放电状态，将两组高亮度LED灯点亮，其照明时间≥90分钟。下图是根据实物绘制的电路。
　　
　　其工作原理：当交流供电正常时，220V交流电经过变压器降压后，输出8v交流电，然后经D1～D4整流、Cl滤波，输出10V左右直流电压。该电压经R2、Vl、D6给电池充电。Vl基极接有稳压二极管DW，电阻Rl既是Vl的基极偏置电阻，又是DW的限流电阻，使Vl基极电压约为5.6V。这样，充电电压最高约4.2V．其充电电流随着电池的电压而变化，电压越低充电电流越大；反之则越小。在充电状态，V2饱和导通，V3由于D7、R9的作用而截止，V4也截止，LED灯不亮。

　　当220V交流电源因故停电时，电路中直流10V电压消失，D7正极无电压，由于V2断电前处于饱和导通状态，所以V3立刻由截止转为导通，V4基极电位升高，随之导通，LED灯亮。

　　V4导通后，V4集电极为低电平，由于Rl0跨接在V3基极与V4集电极之间，它进一步使V3基极电位下降，维持V3的导通状态，LED灯一直点亮。绿灯为主电源指示灯，红灯为充电指示灯。绿灯亮表示220V交流电源、10v直流和Vl电路有电，红灯亮表示电池正在充电，可根据灯的亮度判断充电电流大小。ON、OFF为LED灯的试验按钮，220V交流电源正常时，可通过这两个按钮打开或关闭LED灯，以测试电路的性能。

　　检修该应急灯时，可先观察两只指示灯的状态。交流220V供电正常时，绿色指示灯和电池充电红色指示灯应亮。如果绿灯不亮，则应检查变压器次级是否有8V交流电压输出，电容c1两端是否有10V直流电压，Vl发射极有无5V左右电压。如无电压，则应检查相应元件。检修时，可断开电池一端，测量开路充电电压和短路充电电流(正常时电压为4.2V左右，电流为100mA左右）。如果电压过高，应检查Vl是否击穿短路，R4、DW是否开路。过高的充电电压，将造成电池过早损坏。当交流电源停电时，照明灯不亮，则应重点检查V2、V3、V4电路，并检查电池是否老化。
