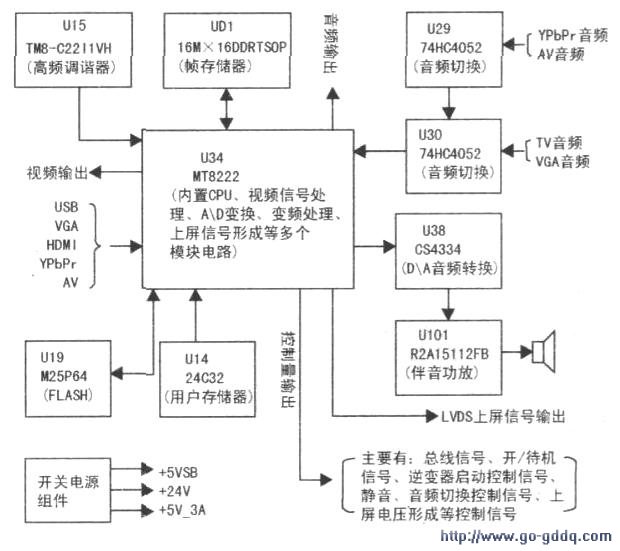

下图是长虹LT26810U液晶电视整机信号流程图。该液晶电视采用长虹LM24机芯，主芯片采用MT8222。在图4中，射频电视信号经高频调谐器处理后，输出视频信号和音频信号，其中：视频信号直接送往主芯片U34(MT8222)，音频信号送往音频切换开关U30(74HC4052)。不同视频状态下，从不同信号输入接口输入的AV、USB、VGA、HDMI、YPbPr图像信号直接送往U34，音频信号则分别送往U29(74HC4052)和U30。不同视频信号进入主芯片U34后不再输出，而是在帧存储器UDl(16Mx16DDRTSOP)的配合下，由其内部的模块电路进行处理，最后形成LVDS上屏信号送往液晶屏。不同音频信号经U29、U30组成的电路进行切换选择后从U30输出，然后送往主芯片U34，由U34内部数字化音频信号模块电路进行处理，然后输出数字音频信号送往数字音频转模拟音频专用集成块U38ICS4334)进行DA变换，U38输出的模拟音频信号直接送往伴音功放Ul01。音频信号经U101放大后直接送往扬声器。
