如图所示为自动照度控制电路。该控制系统由四路光电控制开关电路组成。

      以第1路为例进行说明。光敏电阻RG受到光照时呈低阻，光弱或天黑时呈高阻。因此当光弱或天黑时，呈高阻的RG与R1、W1分得的高电压经过与非门IC1-1(1/4 CD4011)后加到IC2(555)②脚，使IC2因②脚为低电平而被置位，进入暂稳态，③脚输出高电平，继电器J1吸合，接通有关设备进行光照。当暂稳时间td=1.1R3C1(图示参数对应的约为30秒)过后，J1释放，断开有关设备。若感到td不够长，可加大RC时间常数。电路中若仍嫌光照不足，则可接通第2路，乃至第3路、第4路。

attachment_4136" class="wp-caption aligncenter" style="width: 478px;">

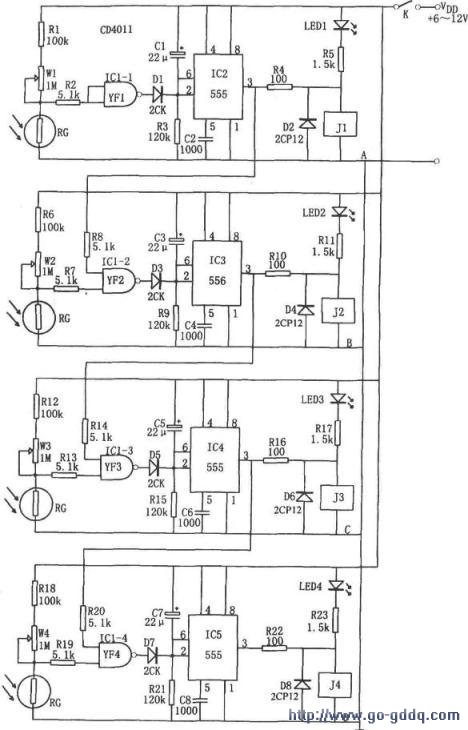

自动照度控制系统电路原理图

      四路电路光电开关控制电路中，上一路的单稳态输出控制下一路的输入，从而使前后开关控制电路相互制约，达到所预定的光照强度，同时本控制系统中因IC2～IC3均接成单稳态延时电路，从而避免了因光线缓慢变化时，RG呈临界电阻状态所引起的555状态转换不迅速或继电器频繁动作等缺点。
