从工作原理上讲升级小板是一种TTL/CMOS电平转RS-232电平的电路。不过，中九升级浪潮袭卷神州大地，才使这种电路小板身价暴涨，在我地最高时达到一百多元一块。为了全面说明，先来谈一下RS-232接口相关知识。

　　RS一232接口是用于电脑与电脑、电脑与外部设备之间通信的一种串口，其接口标准遵循EIA规范，共有22根信号线，包括一个主通道和一个辅助通道，采用标准25芯插头座（DB-25）。但在实际应用中，多数情况下使用主通道，因此．RS-232串口普遍使用9芯插头座（DB-9）。RS -232串口传输速率为每秒50、75、100、150、300、.600、1200.

　　2400.4800、9600和19200bps．同时规定驱动器允许有2500pF的电容负载。．其通信距离一般为20m以内，即本地设备之间的通信。

　　RS-232接口电平采用负逻辑，用正负电压来表示逻辑状态，对于数据（信息码）：逻辑“0”（空号）为高电平，电压范围为+3V~+15V；逻辑“1”（信号）为低电平，电压范围为-15V～-3V。对于控制信号，接通状态时有效电平为+3V～+15V；断开状态时信号无效的电平为-15V～-.3V。也就是说，当传输电平的绝对值在3V—15V之间时为有效信号，其他电平均是无效的。

　　接收机中的CPU串口采用TTL/CMOS电平，其传输电平在（JV～3.3V左右，采用正逻辑系统：逻辑“1”为高电平，接近电源电压，逻辑“0”为低电平，接近于0v。由此可见接收机中的CPU与电脑RS-232端口间是不能直接相连的，必须进行电平和逻辑关系的转换，升级小板就是起这个作用。

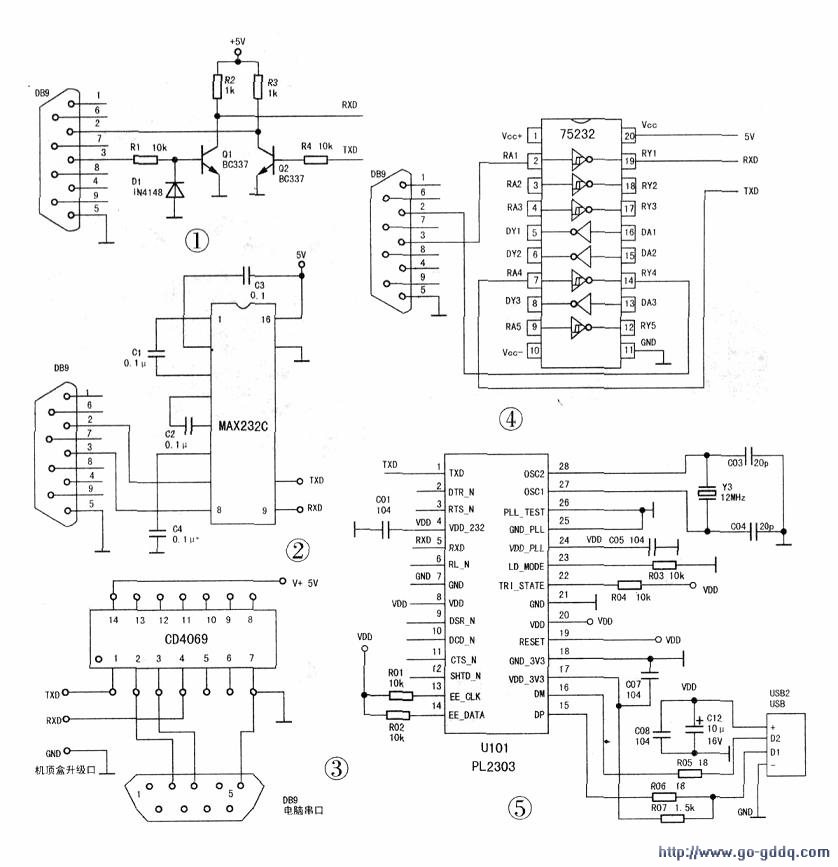

　　在实际应用中，能够实现这种电平变换的电路很多，使用分立元件和专用lC的都有。采用lC的，多为美信MAX220、MAX232、MAX3243EEA等专用转换芯片，其外围电路简单，只需外接几只电容即可实现两路变换；而采用分立元件的，一般是由两只三极管加外围电路通过反相来实现。图1是由分立元件构成的升级小板，其中三极管可用9018、C1815、8050等代换，多数430机就是采用与之类似的转换电路。图2使用MAX2xx系列集成电路组成的升级小板。要说明的是，MAX2xx后缀不同，其升压所用的四只电容容量也不同。比如，采用MAX220时．Cl、C2容量为4.7 μF，C3、C4容量为lOμF。图3是用六反相器4069组装的升级小板。图4是用75232组成的升级小板，该芯片大量被电脑主板中TTL/CMOS电平转RS-232电平所采用，故75232可从旧主板中找到，且主板中几乎都有两枚。从实用效果看，采用专用芯片的升级小板比用分立元件的好。

　　上述升级小板只能用在具有串口的电脑上。如今，很多笔记本电脑已没有串口，这要使用USB转TTL电平升级小板了。

　　图5是用PL23U3或PV8651芯片组装的USB转TTL电平升级小板电路图，从图中可看出，它比前面的小板复杂得多，成本也较高，且需要在电脑上安装驱动软件，通过软件虚拟一个串口号，其兼容性也要根据不同的电脑具体而定，这些似乎都不及TTL/CMOS电平转RS -232电平的升级小板。
