1．3 运放的失调对基准源的影响
基准源中运放的设计是非常重要的，运放的失调是基准源的一个主要误差源。由于不对称性，运放会受到输入失调的影响。假设失调电压为Vos，经计算得到含失调电压的输出公式为：
可见，Vos的大小可能导致相当大的基准源输出电压误差。此外，Vos自身是温度的函数，和理想运算放大器相比，会引入一定的误差，而由运算放大器电源抑制比PSRR引入的误差可以折合成失调输入电压Vos也将和电源有关。这样，为了减小失调对基准电压的影响，运放的失调就要尽可能地小。然而，引起失调的原因有许多，如晶体管之间的不匹配、运放输入级管子阈值电压的不匹配、运放的有限增益等等。因此，实际上，Vos是很难完全消除的，但通过提高运放的增益和细致地设计版图可以减小它对基准电压的影响，提高基准电压源的精度。
1．4 电源抑制比
电源抑制比(PSRR)是电路对电源电压频率变化的抑制能力，是从运放的输入到输出的开环增益与从电源到运放输出的增益之比，用KPSR表示。对带隙基准而言，由于输出电压和Vdd无关，所以Vdd的变化基本上不会影响输出参考电压的影响。但是随着工作频率的提高，由于电容耦合的原因导致输出电压在高频时会受到Vdd的波动的影响，从而影响输出电压的稳定性。具体的电路设计中考虑了这一点，在电路中采用了自偏压cascode结构的电流镜，同时在输出端接一对地滤波电容，输出电压的电源抑制特性就得到了很好的提高。
1．5 启动电路

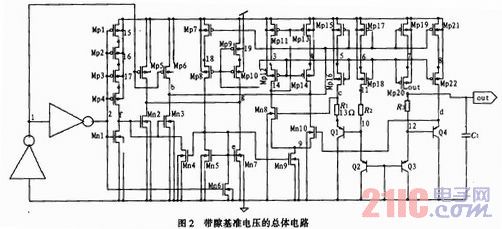

启动电路也是带隙基准源中一个重要的部分。如图2中A部分所示，电路可能会出现零输出的情况。因为放大器两端的输入都为零电平时，电路处于一种不工作状态，因此需要一个启动电路来打破这种平衡。图中引入的启动电路由Mp1～Mp6和Mn1～Mn4组成。其工作原理是由Mp1～Mp4，Mn1组成的反向器驱动Mn2和Mn3，使Mn2和Mn3导通，从而通过a点和b点间接给运算放大器的两个差分输入端提供偏置电压，保证在系统加电的时候，输入差分对不会关断，当电路正常工作后，启动电路关断。
2 仿真结果
2．1 温度特性
该电路的仿真基于Chartered 0．25 μm models。仿真软件是T—SPICE，电源电压为3．3 V，R3／R1的比值为2．306 6，这样的结果在版图设计中比较容易实现，可以采用单元电阻串连的形式，有利于减少因为版图失配引起的误差。单元电阻的W=3μm，L=10 μm，方块电阻R=330 Ω，采用的第一层多晶实现。图3所示的是输出电压温度特性的仿真结果。
温度在-20～70℃之间变化，输出电压温度特性如图3所示，它的温度系数约为10 ppm／℃。因此，可以看出输出电压的温度特性并不是一直都为零，而是在一个温度范围内为零，在其他温度下为正值或者负值。这是由于基极一发射极电压、集电极电流、失调电压以及电阻随温度变化引起的。
