带增益显示的无线遥控音频功放设计
来源:本站整理  作者:佚名  2011-11-12 20:29:21





3 可变增益的电路实现
 音量控制集成芯片M62429的音量调节范围是0~83 dB,控制精度为1 dB。M62429通过单片机传送来的数据控制音量的调节。音频信号从LH1输入,其中左声道经过C1耦合到M62429的1脚,被控制之后从2脚输出,再经C2耦合到LH2进行输出。在LH1处输入适当的音源,从LH2就可以监听音量控制情况。
 通常M6249送去控制的数据为11位,其中D0和D1是用来选择单通道还是双通道,D2~D8则是音量控制位,D9和D10则是结束标志位,控制数据如图3所示。

4 无线遥控模块及LCD显示
 无线遥控技术原理是发射机把控制的电信号先编码,然后转换成无线电波发送出去。接收机收到载有信息的无线电波接收、放大、解码,还原编码前的控制电信号,然后再经过单片机处理,把相应的电信号转变成对应的音量控制信号,再经过串口通信传给M62429来实现增益的控制。电路中采用了无线发射模块2262和无线接收模块2272对音量进行无线遥控,根据单片机接收到的信号,进行音量的LCD显示。
5 软件设计

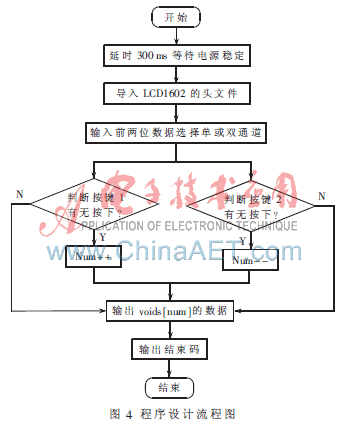

 根据图3增益控制电路的设计,需要两个通道来发送数据:一个是发送11位音量控制位,另一个则是发送对应的脉冲信号。当无线接收模块接收到数据时,对应的端口就会由原来的低电平变成高电平。当无线发射模块不发送数据时,所有端口就会回到原来的低电平。在程序设计中采用了P2.1和P2.2口来模拟串口通信。程序设计时,首先延时300 ms来等待电源的稳定,接着导入LCD1602的头文件,并让P2.1口发送声道选择位。然后判断按键1或按键3是否按下,如果按下则使Num++或Num--,接着传输数组volda[num]里的8位数据,用来控制音量大小。如果没有按键按下则直接传输volda[num]数据,最后传输结束标志位。程序流程图如图4所示。

 该功放电路的技术指标要求输出功率为10 W,输入信号为50 mV,系统的总增益为AU=180,在具体设计时考虑到实际电路中会存在损耗,所以电路按照总增益AU=200设计,留有一定的余量。
 本文设计的带有增益显示的无线调音音频功放,方便了对音量大小的调节,而且可以直观地看出音响的输出功率。能方便地应用在免提电话、手机、便携的GPS、MP4播放器、笔记本电脑、电视机、音响设备等需要功率放大的地方。
参考文献
[1] 唐颖.单片机原理与应用及C51程序设计[M].北京大学出版社,2008.
[2] 张瑾. Protel 99se入门与提高[M].北京:人民邮电出版社,2009.
[3] 卞小梅.电子技术基础.北京:电子工业出版社,2005.
[4] 沈伟慈.通信电路.西安:西安电子科技大学出版社,2009.
[5] 唐颖,陈新民.数字电子技术及实训.杭州浙江大学出版社,2006.
