带增益显示的无线遥控音频功放设计
来源:本站整理  作者:佚名  2011-11-12 20:29:21



      在移动通信设备终端中,音频品质和可携带性十分重要,手机也不只限于单纯的语音通信服务,而具有丰富的MP3功能,另一方面音频设备的音质也越来越受到人们重视,因此功率芯片的选择以及音频设备的可携带性也很重要。为了解决音频功率放大器无线音量调控、 可携带、能方便地与CPU、MP3连接等功能,设计中采用了TDA2030功放芯片、M62429(数字电位器)和PT2272无线接收模块,实现了带增益显示的无线音量控制便携式音频功放的设计要求。
      1 无线遥控音频功放的系统设计

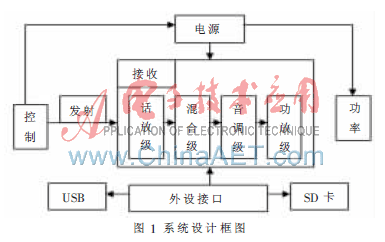

      带增益显示的无线遥控便携式音频功放设计主要包括远程控制部分、电源模块、LCD功率显示器和外设接口等。设计中采用了电子混响器电路模块、话放级、音调级电路、功放级组成了音频放大系统。电子混响器的作用是用电路模拟声音的多次反射,产生混响效果,使声音具有立体感。同时在音频放大系统中加入了无线接收器和电源管理模块,这样就可以用红外线发生器来实现对音频功率放大器功率的调节,并且通过电源管理模块有效减小功率损耗。为使产品更具实用性,加入了增益显示模块,这样用户就可以方便地读出音频放大器的放大倍数。系统设计如图1所示。

      2 信号输入部分
      在电路设计中,为提高信噪比,采用差分放大的结构,由于输入信号较小,在选择运放时,选择了输入失调电压小、共模抑制比高、静态功耗小的运放芯片做前置放大器。另外还可以通过调节反馈电阻来调节增益,前置放大器如图2所示。

[1] [2]  下一页
