JUC7.820.1336是长虹公司生产的高清电视上使用的数字板，公司定义为CHD-3机芯，代表产品有CHD32300、CHD29200、CHD29218等型机，数字板上的主要元件有SVP-EX11、CPU( M30620)。此数字板信号处理及控制系统组成复杂，控制系统输出的总线有两类：一类是并行总线，主要对SVP-EX11进行控制，并行总线由于采用数据、地址及指令控制（如读写指令WR、读指令、片选cs指令等）分离传送，电路线多，且因电路板体积限制，导致电路上信号走向呈折叠、穿孔、印制线等特点，给维修带来了较多麻烦，也是整机故障多发地，是数字板检修的难点和重点。输往SVP-EX11的并行总线有13路（AO-A7.RST、ALE、WR.RD.CS），这些信号之一出故障便使13路指令传送中断，表现在RST脚电压不稳定。当然SVP-EX11自身工作不稳定也会引发此现象，因为总线信号能传送过来但无法交换也会出现RST电压不稳定。故RST电压不稳定时要查13路通道，同时还要查SVP-EX11自身组成的电路。另一类总线信号是传统CRT彩电的IIC总线，IIC总线有故障不会影响RST状态，并行总线不工作，串行总线也不会工作。数字板上元件小，分布广，信号过孔多、孔小，都是导致维修难的原因，本文就并行总线通过的电路引发的RST电压不稳定的原因进行讲解。

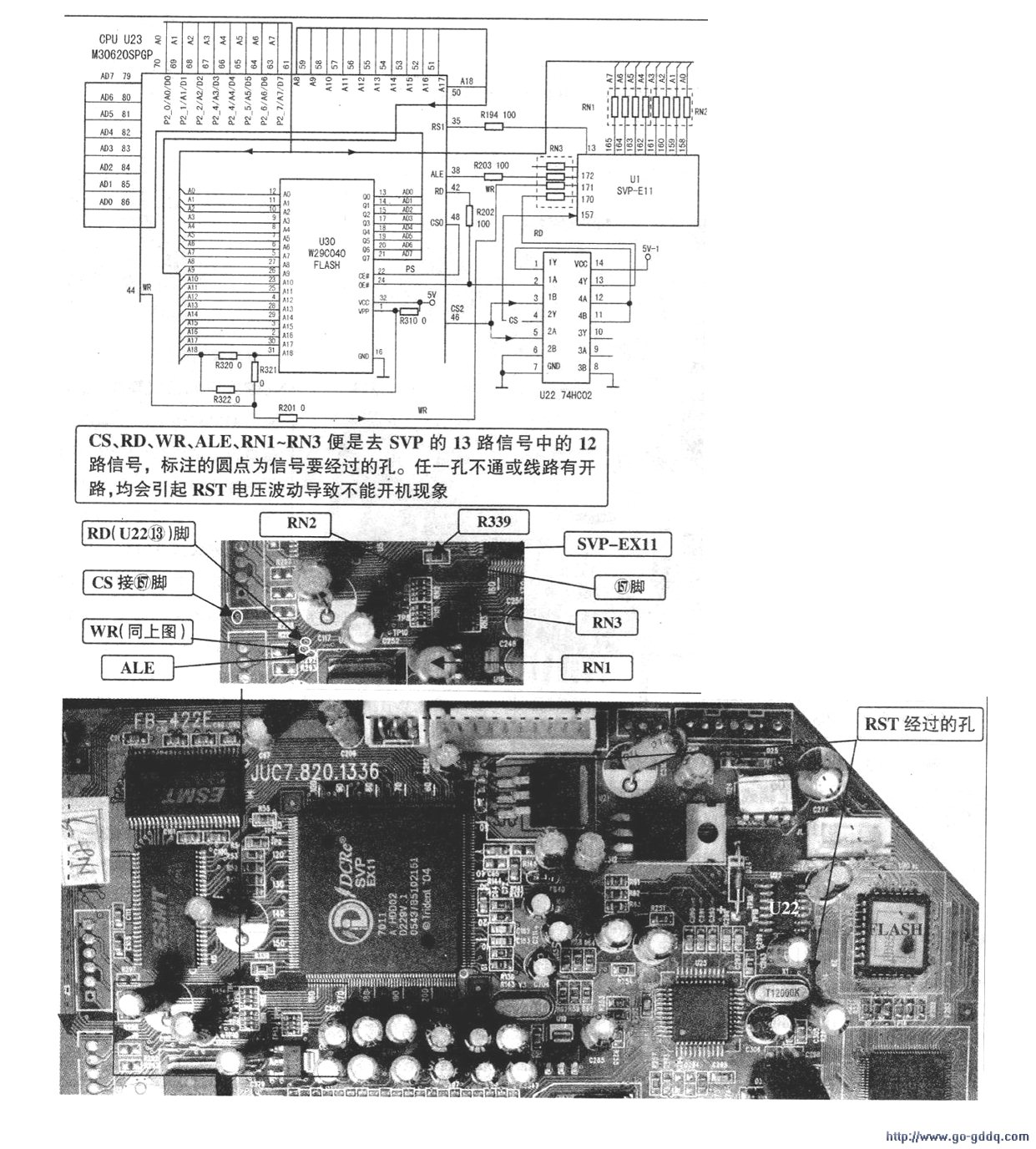

　　不开机．测量数字板上R914处电压不稳定时，通常原因为以下几点：一是控制系统输往SVP-EXI1的13路并行总线有故障，经RN1、RN2去SVP的(158)-(165)脚，和经RN3的WR、RD、ALE去(170)一(172)脚的指令信号和从U22(4)脚去(157)脚的cs信号、从CPU(35)脚经R194去SVP的(12)脚的RST信号通道有故障。二是SVP自身组成的电路有故障，如晶体振荡、供电、(156)脚外接电阻R339和(12)脚外接电阻R143等开路。故出现二次开机后整机又不工作时，首先测电阻R194处的RST电压。如果RST电压在二次开机瞬间由高电平跳变为稳定的低电平( O.O1V)时，表明上述两电路工作正常，二次开机整机不工作原因在行振荡或行扫描电路。如果二次开机测电阻R194处电压波动，判定上述电路之一有故障，即13路通讯电路或SVP自身组成的工作条件电路有故障，而与串IIC总线控制无关，电路原理图见图所示。

　　CPU、FLASH块、U22组成了控制系统。控制系统工作首先是CPU与FLASH块闻的所有信号均工作，然后才能二次开机，实现与SVP进行13路总线传送信号的控制。若能二次开机，则不必检查CPU与FLASH块间的电路，应检查控制系统与FLASH块间的13路总线和整机IIC总线控制电路。两者引发的不开机故障可以通过测RST电压判定。若RST电压变化，应检查并行总线和SVP组成的电路。若RST电压不变且为低电平，应检查1IC总线负载和行振荡等电路。
