单片机外部：

　　OOOOH--1FFFH:程序存储器的地址，系统程序所在的地方；
　　
　　2000H--20FFH:进程列表，每次分隔3个字节，用来记录每个进程的ID号、各进程所用资源的高低位地址（DPH与DPL）；
　　
　　2200H--3FFFH:每次分隔256字节，给每个进程用，作为各进程所占有的资源；剩余地址则用在其他方面。在具体编写程序时，又做了如下规定：

　　1．进程运行时不得使用规定以外的资源，公共资源不包括在内；进程运行完后不释放资源，直到有其他新的进程代替该进程；
　　
　　2．进程间不设通信。这一点读者可根据需要而定；
　　
　　3．每个进程所能运行的时间为10ms．系统中断程序的运行时间不算在内。读者可根据需要而定。

　　4.30H存放的进程号，做如下处理：第0-3位为进程号，第6位为特殊进程标志位，第7位为进程运行完毕标志。因此当第7位为O时，进程处于等待或运行状态，第7位为1时，该进程运行完毕；
　　
　　5．对进程列表中的单元做如下处理：第一个地址为进程的进程号及进程状态，第二个地址为进程的高位资源地址，第三位为进程的低位资源地址。

　　6．对进程的资源做如下处理：前64字节用来保存单片机内部存储器的数据，第O字节用来存放堆栈指针，第1字节存放高位PC，第2字节用来存放低位PC；第1-63字节用来存放50H-7FH中的数据（在堆栈中保留有中断返回的PC，此PC作为进程切换依据）；剩下192字节的在其他情况中使用，所以这个系统在运行时添加新进程的最大长度不能大于192字节。

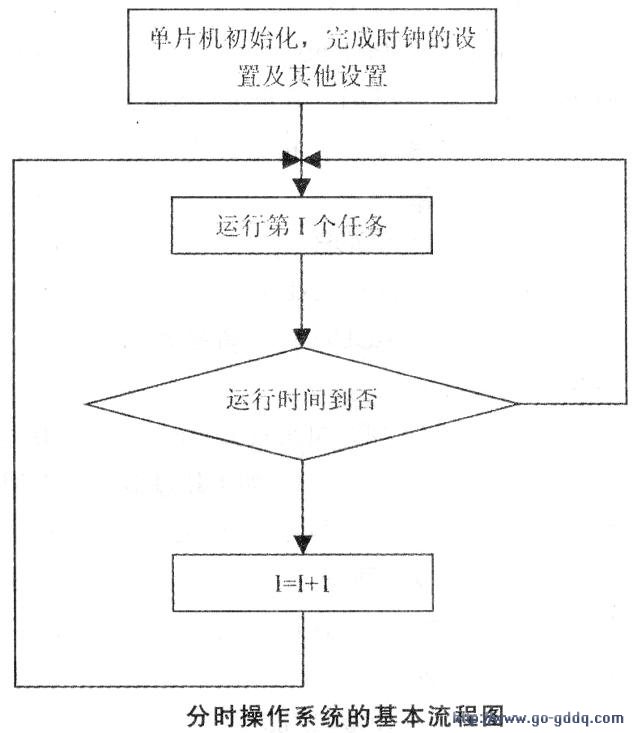

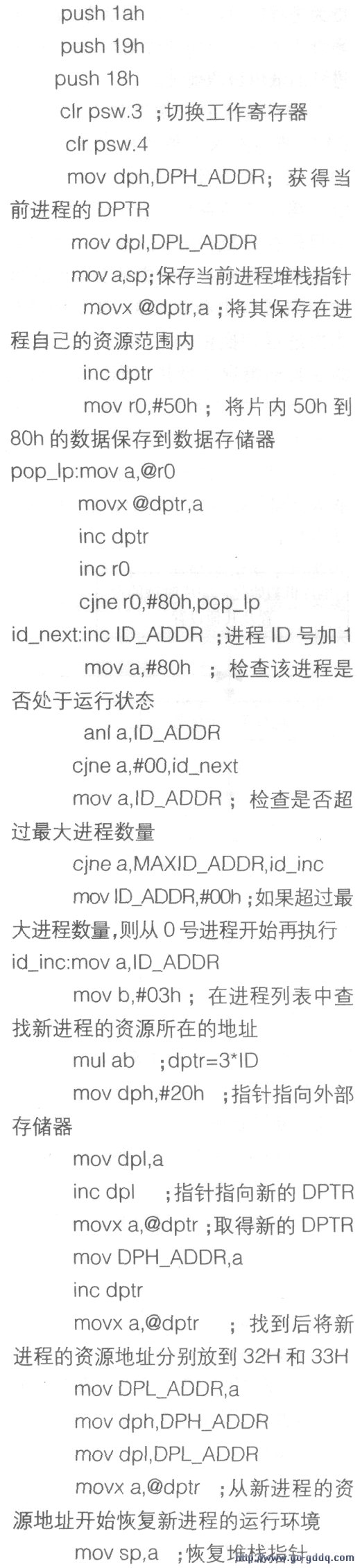

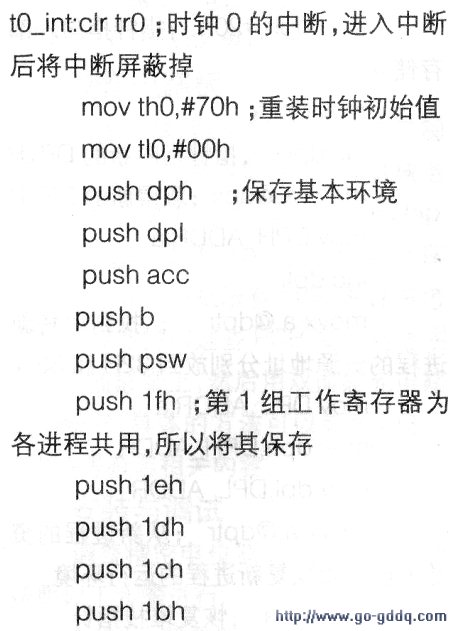

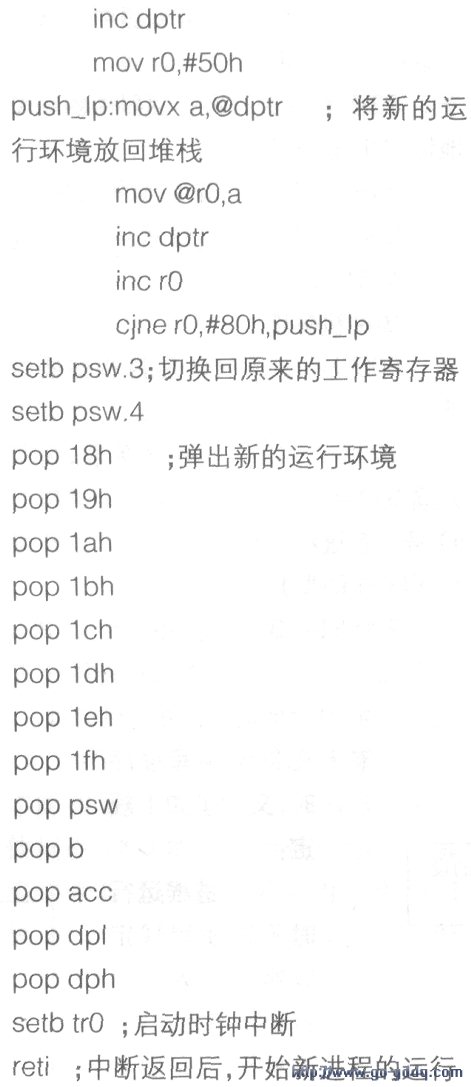

　　设计的这个分时操作系统的基本流程图如图所示。核心的中断程序如下：

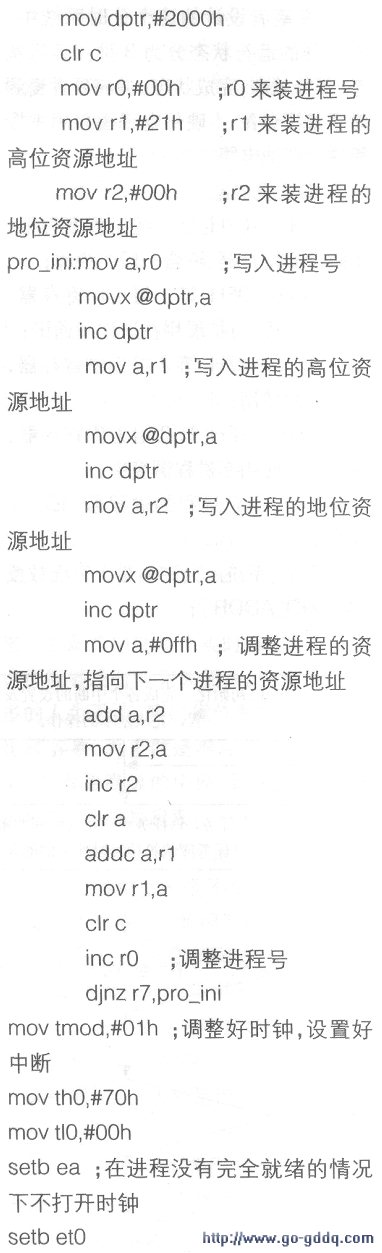

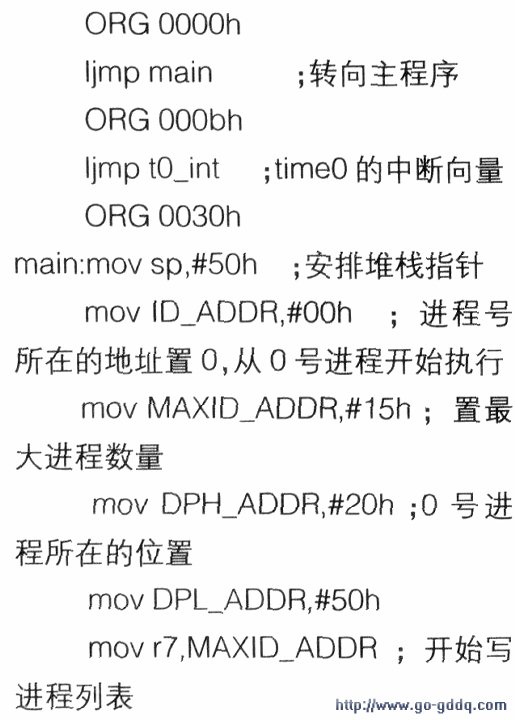

　　在上面的程序中，没有检查进程的等级，进程等级仅作为特殊情况下用，一般可以不用。要改变进程的运行状态，只要在进程结束时将进程号的最高位置1即可。实现这部分的关键是保存好进程的PC及进程的运行环境，转换时将其恢复即可。整个系统做如下处理：

　　接下来要做的就是将进程的所在的位置写入进程所占的资源中，打开时钟中断，让进程开始运行，这样就可以简单地实现分时操作。将其运用到的一个实验板中，取得了比较好的效果。该程序还可以进一步完善，以达到更好的效果。
