点阵液晶显示模块的启动和初始化
来源:本站整理  作者:佚名  2011-11-15 13:31:19



  如果在打开电源时,提供给字符型液晶显示模块的电源符合上图的要求,则模块将自动进行内部复位:包括清显示RAM,功能按缺省值设定(DL=1.N=O,F=O).显示开关按缺省值设定(D=O,C=O,B=O).工作模式按缺省值设定(I/O=1,S=O)。如果不能符合上图的要求,则在初始化程序中正常初始化写入之前需要进行软件触发启动,即将功能设定指令30H在不判忙(BF信号)的情况下写入指令口后延时至少4.2ms,并且如此写入三次(做一个循环,参见下图)。然后再进行正常初始化写入。

  下面的程序是依据液晶显示模块MDLS40266而编制的初始化子程序,包括了软件触发启动部分,这样使得系统更加稳定。其它规格的字符型液晶显示模块都适用,仅是地址的改动而已。

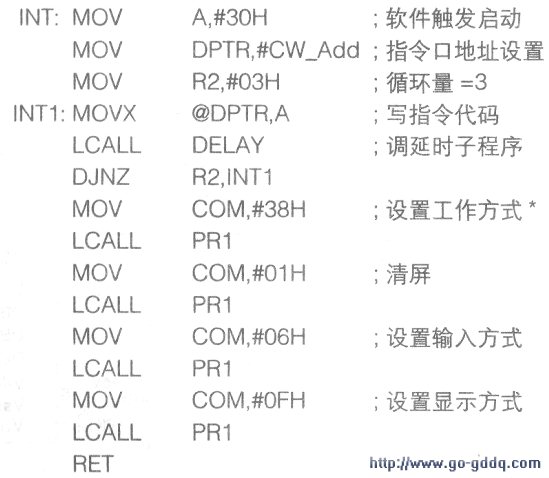

  1、直接访问方式下的初始化子程序电路、寄存器和地址的定义同1.1.1节。

  2、间接控制方式下的初始化子程序电路、寄存器和地址的定义同1.1.2节。

  注:工作方式参数根据所使用的字符型液晶显示模块的特性而定。在使用4位总线时,工作方式设置要以4位总线形式设置一次。

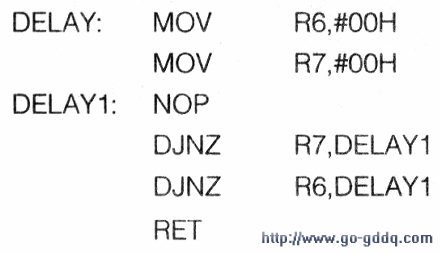

  附:延时子程序:
