基于UC3843的高效DC-DC模块电源设计
来源:本站整理  作者:佚名  2011-11-16 15:35:41



  DC/DC 模块电源是电子产品设计中广泛使用的二次电源, 它将一次电源单一的输出电压进行二次变换, 变成各种需要的电压, 提供给芯片。由于模块体积小, 所以功率密度要求高, 同时工作环境较为恶劣, 可靠性要求高; 模块电源一般要求工作温度为- 20 ~55℃ , MTBF(平均无故障时间)要求在20万小时以上。

  本文提出了一种基于UC3843芯片DC/DC 模块电源的实现方案, 电路简洁, 工作可靠, 转换效率高。

  1  UC3843功能及技术特性

  UC3843是一种高性能固定频率电流模式控制器,专为直流至直流变换器低压应用而设计, 设计人员只需采用少量外部元件就能获得性价比高的解决方案。

  UC3843具有自动前馈补偿、锁存脉宽调制、欠压锁定、低压启动等特点, 电流模式工作可到500kHz.器件提供8脚双列直插塑料封装和14脚塑料表面贴装封装(SO- 14)。

  UC3843由振荡器、误差放大器、电流检测比较器、脉宽调制锁存器、参考稳压器等几部分组成, 内部结构如图1所示, 接口信号说明见表1.

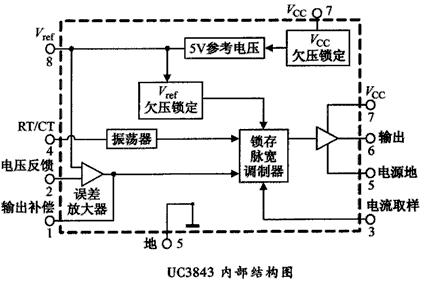

UC3843内部结构图

图1  UC3843内部结构图

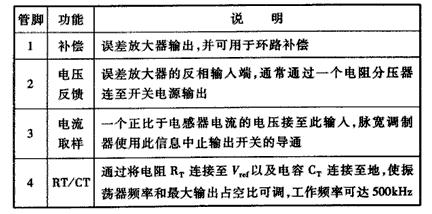

表1  UC3843芯片管脚说明(双列直插封装)

 UC3843芯片管脚说明

[1] [2] [3]  下一页
