该型电热水瓶加热功率800w．保温功率38W，最大特点：水一经煮开，自动转入长时间保温。

　　电路工作原理
　　

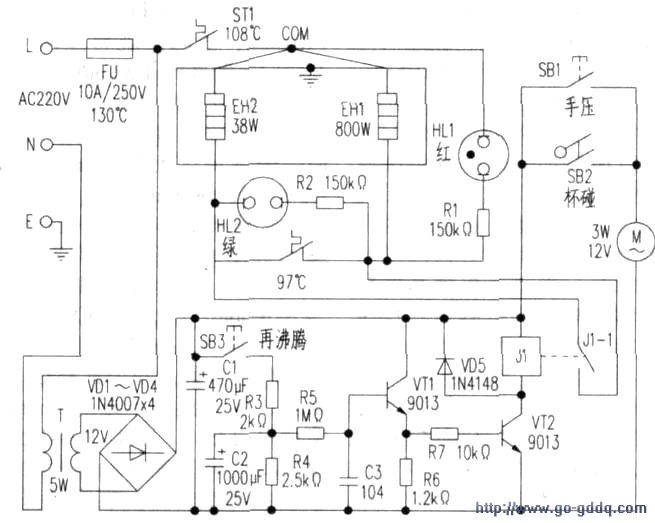

　　根据实物绘制出电路原理图如图所示。主要由加热保温电路、再沸腾电路、电泵出水电路和过流防干烧保护电路等组成。

　　1、加热保温电路
　　
　　接通电源．220V市电经超温熔断器FU后分成两路：一路加至电源变压器T．另一路经防干烧温控器STI加至保媪发热器EH2两端。同时市电经加热温控器ST2加至煮水发热器EH1两端；EH1与EH2同时对水进行加热，加热指示灯HLI亮红光，指示电路进入加热状态。当水温加热至沸腾时，ST2触点断开，切断EH1电源而停止加热，而EH2继续通电加热．HL1熄灭，保温指示灯HL2亮绿光，指示电路进入长时间保温（使水温维持不低于88℃状态），直到向瓶内加注冷水，ST2才会闭合，且电路1恢复初始加热状态。

　　2、再沸腾电路
　　
　　当瓶内水温降低，向瓶中加注冷水．或热水瓶处于保温（ST2断开）状态时，需要加热沸瞬时，按一下再沸腾按键SB3．则220V市电经变压器T降压．VD1—VD4桥式整流．CI滤波后输出12V直流电压向再沸腾电路供电。直流电压经SB3、R3向电容C2充电．VTI、VT2导通，继电器Jl得电吸合，其常开触点Jl-,闭合（ST2被Jl-1短路）．接通加热电路，使EHI得电加热．电容C2所充电荷经R4对地放电，当电平不足以维持VTI工作时，则VTl、VT2他截止．Jl失电释放．Jl-1复位断开，此时瓶中的热水刚好煮沸腾，电路又转入保温状态。

　　VD5是续流二极管，给Jl线圈提供释放磁场能的通道，保护VT2不受损坏。

　　3、电泵出水电路
　　
　　电路由手压按键SBI、杯碰按键SB2和电泵M等组成。按下SBI或SB2，M得电运转把热水瓶的水泵出来。

　　4、过流防千烧保护电路
　　
　　电路由超温熔断器FU、防干烧温控器STI串联在市电输人电路，作为整机过流、防干烧保护。若电路发生短路故障．FU自行熔断。防干烧温控器STI比加热温控器ST2高出ll℃，正常工作时．Or2起控温作用．ST1不会动作。当瓶罐干烧或无水接通市电时，EH1产生高热，强制ST1触点断开电源，防止烧坏发热器。冷却后ST1自动复位，且注水后通电，即可投入正常使用。
