2．多台主机远距离通讯／扩展

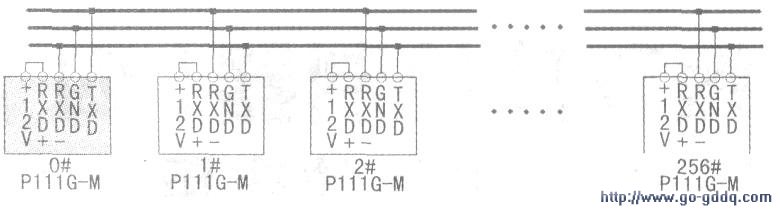

    所谓远距离是指两机之间距离超出P111G-KL线长并小于100米。如上图所示，当进行远距离通讯与扩展时，所有的设备均通过P111G-S-GL串行通讯接口模块挂接到三条总线上．0#为中心机，1#-256#为付机，注意，中心机和付机的接法是不一样的。每台付机均有自己的地址码，如1#付机的地址码为“001”．2#付机的地址码为“002”．256#付机的地址码为“256”，中心机先发射地址码再发射指令码，所有付机接收到地址码后判别该码是否为本机地址码。如果不是就仍然接收后面的指令码，但不执行；如果是就开始接收指令码并按指令码的命令工作。

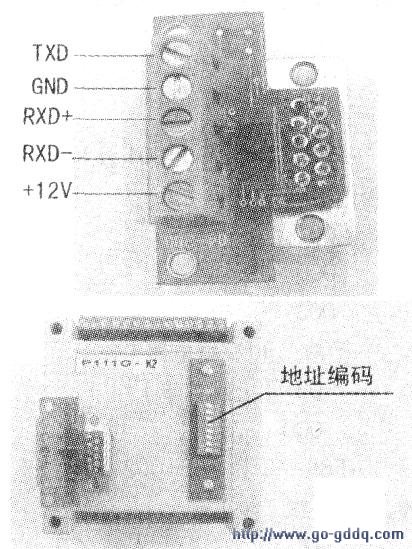

　　PLLlG-S-GL接口模块如中图所示。该模块使内外信号隔离，从而实现了远距离传送，传送距离可达100米。P111G-S-GL与PlllG-K扩展单元的连接如下图所示。

　　例2：仍以例1为基础，0#机为中心机，1#、2#机为付机。1#机地址码为“023”，2#机地址码为“145”，中心机选中2#机工作，1#机未被选中，其它功能与例1同。

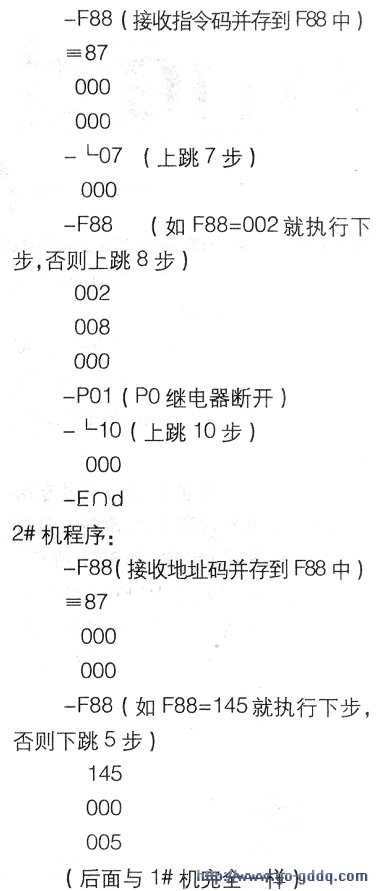

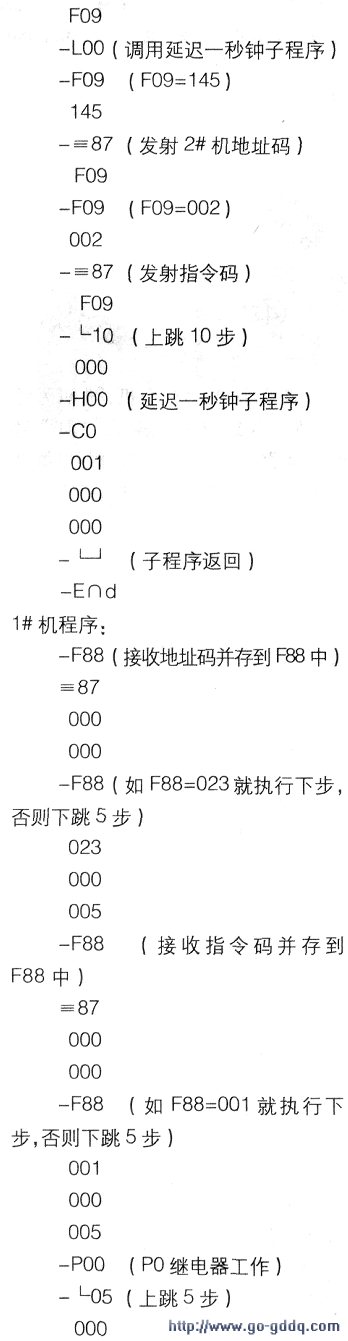

　　0#机程序：
