嵌入式系统芯片的软硬件协同仿真环境设计

来源：本站整理作者：佚名 2011-11-17 14:21:26

3 软件仿真
    ARM汇编器工具ARMASM、ARM的C／C++编译工具ARMCC和ARMCPP，以及ARM的链接工具ARMLINK，利用ARM工具对软件代码进行编译链接生成的文件格式为ELF格式(Executable Link File)，原始代码在文件中的位置通过SCATTER文件指定，ARM提供了fromelf工具，该工具将ELF格式的文件根据运行时域转化为二进制文件，以便在仿真起始阶段将代码放到指定的Memory中。在makefile中将ELF格式转化为BIN文件的具体实例如下：
    Fromelf-bin output．／SOFtWare．elf
    上述语句表示将software.elf文件转化为二进制文件放到当前目录。

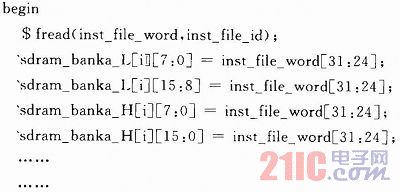

    在软硬件协同仿真的初始阶段，需要将生成的二进制文件导入相应的存储器中，这通过Verilog提供的系统函数fread实现。下面是一个将二进制文件导入存储器的实例，先通过$fopen函数读出文件地址，然后通过$fread函数将指定地址的文件数据传给变量inst_fik_word，最后将变量inst_file_world中的值传给存储器中的相应地址单元。在DSM仿真中都需要一个这样的“桥梁”文件，将软件和逻辑链接起来。
