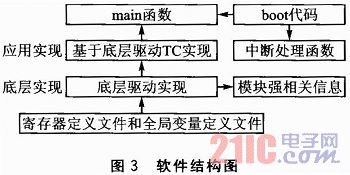

软硬件协同仿真的软件结构如图3所示，系统BOOT起来后直接跳转到main()函数进行单进程任务，如果出现中断异常，则boot代码中根据中断向量表地址跳转到中断处理函数。中断处理函数中包含对各中断的处理，main()函数中调用各个模块的TC(Test Case)函数，TC调用底层的驱动代码。驱动代码的编写则基于各个模块的寄存器定义文件和全局变量。该软件结构清晰可控，便于各测试用例TC的并行提交和管理。

4 构建基于VMM的软硬件协同仿真平台
    在软硬件协同仿真环境中，完全可以采用基于VMM的验证架构，但软硬件协同仿真环境较一般的纯逻辑集成验证环境难度大，主要体现在软硬件协同仿真环境冈为仿真过程中有软件代码在执行，同时验证环境也在执行，因此如何将软件代码和硬件环境协调起来是关键。在仿真过程中，软件和验证环境之间需要建立一种通信机制，如可以通过中断通信，也可以通过某一特殊信号线通信。软硬件协同仿真环境中，某一项功能点的测试常常需要软硬件两条测试用例TC，软件TC需要驱动代码，而一般的集成测试用例不需要软件TC和驱动。典型的VMM的验证架构如图4所示。
