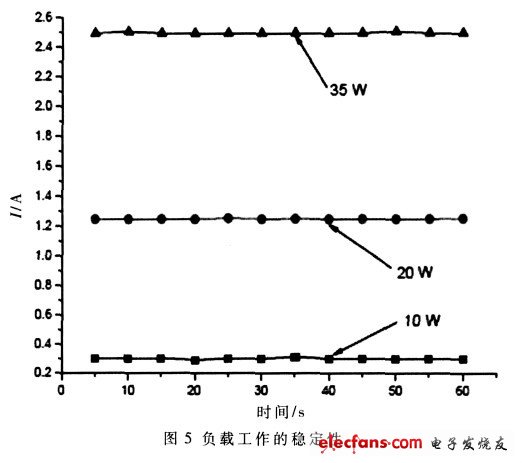

由于输出电流达到8 A, 对电源的功率要求较高， 易产生噪声， 这种随机噪声也会对输出电流产生一定的影响。为减弱这种噪声， 各个模块分别供电， 以减少交叉干扰， 同时在电路板上多加装去耦滤波电容， 减小干扰的影响， 同时OPA549 能有效地抑制纹波。影响电源稳定性的因素很多， 如负载的变化、取样电阻的变化、A/D、D/A 的影响等。如图4 所示， 不同负载的情况下， 电源误差不同。10 W 的负载， 由于功率较低， 在电压、电流增加时， 误差变化也较小。35 W 的负载， 由于功率较大， 工作电流的变化范围比较大， 功耗较大， 电源的误差变化相应地也比较大。如图5, 在10 W、20 W 和35 W 的负载时， 工作状态稳定， 能够满足大电流、大功率的需要。

　　该系统利用PID 算法进行控制， 采用大功率运放OPA549 输出电流在0~8 A 范围内可调， 最大峰值可达到10 A, 能够有效抑制纹波电流， 克服了传统电流源输出电流范围小的缺点。可设置并能实时显示输出电压、电流、功率实测值， 具有"+ " , "- " 步进调整功能， 输出可在LCD12864 显示， 同时通过RS232 与上位机同步通信， 直接显示， 保存实验数据。通过对测试结果的分析，系统在软启动的过程中， 超调量很小， 启动效果很好， 避免了对负载的冲击。由于大功率调整管的电流大范围变化时， 经过软件补偿、放大电路调整等方法解决线性度较差，实测值和设定值存在偏差的问题。该电源适用于大功率的场合，本电源具有很好的实用性。
