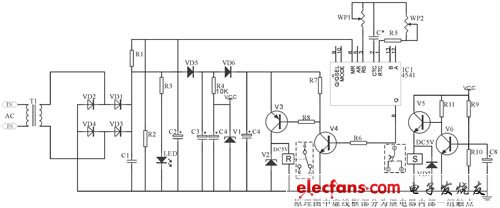

图4 IC4541集成原理图
该电路核心部分由IC4541构成，延时设定由RP2、C*设定，A-B端根据需求接相应高、低电平(设定端)内部2绕组闭锁继电器采用DC12V(因继电器工作电压与IC4060组成延时电器要低，则为保证其驱动则分别由V6、V7、V1、V3构成)。其中C2为二次储能器件，可根据延时的长短予以调整，C4为完成S置位线圈工作。
总之采用由相应集成电路来完成延时的断电延时继电器，通常在选择集成上应考虑功耗低，闭锁继电器选择工作电压较高的继电器，从而使继电器在断电延时过程中的电能耗最小，以保证延时精确并可靠的工作。
工作时序图(图5)中延时t为在工作电源断开后，延时分断触点延时时间;如在延时过程中加入复位信号，则延时结束。
使用器件
因断电延时继电器控制触电触点转换要求，通常采用双稳态极化电磁继电器(又称为2绕组闭锁型继电器)来完成和满足其触点转换要求。其内部线圈以及触点见图 所示。该继电器内部拥有置位线圈S和复位线圈R，是一种可以保持置位状态或复位状态的闭锁结构继电器。当置位线圈S中有电流流过时，由内部铁芯、磁体、衔铁组成线圈和工作气隙组成磁路内产生磁通，并在工作气隙内建立起磁场，产生电磁吸力，吸引衔铁。在线圈中的电流达到一定值(即动作值)时，产生的电磁吸力足以克服磁体吸力和接触簧片产生的阻力时，驱动衔铁组动作，衔铁组两端推动卡推动接触簧片，使动合触点组闭合和动断触点组断开，从而完成触点转换，并保持置位状态。当断电延时结束后，此时复位线圈R有电流流过(置位线圈已无电流)，工作状态于置位线圈工作相同，在最终使闭合的动合触点断开、断开的动断触点又重新闭合。在此使用时应注意置位线圈S与复位线圈R的极性。
鉴于断电延时继电器的应用场合，通常在选用内部闭锁型继电器时，应参考下列条件为选择标准：功耗低、灵敏度高、大负载、高绝缘耐压、耐振动与冲击;只有如此才能保证断电延时工作可靠。尤其在耐震动和抗冲击方面，因其自身内部结构特殊性，所以与之相配套的断电延时型继电器在安装使用时，应注意其方面，以避免闭锁型继电器触点因振动或冲击造成触点误转换。
在继电器工作电压选择上，如同功耗的继电器，原则上选择线圈的工作电压较高的电磁继电器，这样可以减小加至置位线圈S和复位线圈R电流动作值，从而保证了电磁继电器在延时后加至复位线圈的动作电流满足其额定所需动作值，也充分保证了触点工作的可靠转换。
在有些断电延时时间继电器中，内部执行继电器也有采用1绕组闭锁型继电器，该继电器拥有一个线圈(S、R)并用)，是一种可根据外加电压极性切换并保持置位或复位状态的闭锁继电器。但因自身工作线圈外加电压极性必须切换，则使控制线路较为复杂，目前基本上很少使用。通常采用2绕组闭锁型继电器，使内部控制线路简单，且工作可靠。
控制线路分析

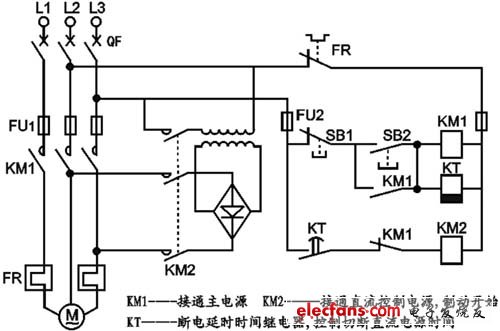

用于电机制动电路示于图7。
图7 电机控制电路
正常起动过程：按起动按钮SB2→KM1通电，主触点KM1闭合，电机工作，KM1辅助常开触点自锁，KM1辅助常闭触点断开;KT通电，KT常开延时打开触头闭合，KM2断电。
制动过程：按下停止按钮SB1→KM1断电，KM1主触点断开，电机脱离电源，KM1辅助常闭触点恢复闭合，KM2通电，接入直流电源，制动开始，同时KM1辅助常开触点又恢复断开，则KT线圈呈断电状态，延时开始，待所设延时时间到达后，KT的延时断开常开触点恢复断开，KM2失电，切断直流电源，制动结束。
在时间继电器控制线路中，应对其工作电源以及涉及触头在相应控制线路中应规范化，以便于更好的反映其在工作中的使用。
