断电延时继电器，就是当时间继电器线圈通电时，各延时触头瞬时动作，而线圈断电以后触头呈延时置位工作状态，当所设延时到达后，延时触头又恢复为初始状态。断电延时型因其工作状态(在延时过程中不需外接工作电源)以及控制触点在断电延时过程中吸合触点(常开触点变为接通状态应保持接通状态;常闭触点变为断开状态，应呈保持断开状态)转换特殊性(与常规通电延时型时间继电器触点工作状态正好相反)来满足其控制要求。断电延时型时间继电器由最早分离器件构成(延时精度低、延时时间短);现用相应可编程定时集成电路或CMOS计数分频集成来完成延时，与之相比，具有延时精度高，延时时间长的特点。以此满足断电长延时的控制场合。

　　典型电路

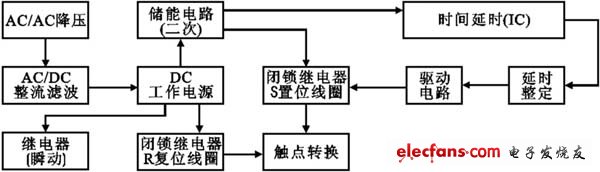

　　断电延时继电器整体构成包括断电延时继电器电源部分(经降压、整流、滤波)以提供断电延时继电器内置瞬动电磁继电器和2绕组闭锁型R复位线圈工作);二次电源部分(供断电后延时部分与2绕组闭锁型S置位线圈工作);延时工作部分(可编程定时集成或CMOS计数分频集成);驱动部分;执行继电器部分组成(图1)。


　　图1 控制框图

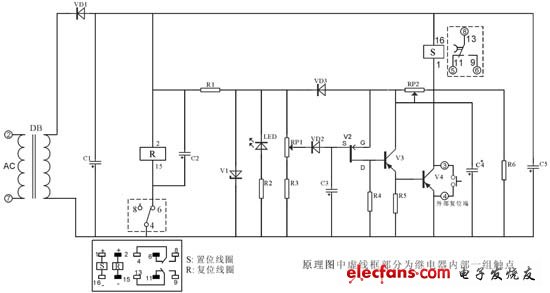

　　图2 分立器件原理图

　　由V2 P沟道场效应管、V3、V4三极管以及继电器为主要器件构成的断电延时型继电器示于图2。如下：端加入工作电源后，C1~C5都按其回路完成充电过程(充电时间应参照产品规定的时间)。同时内部2绕组闭锁继电器R复位线圈得电工作(虚框内转换触点4与6由电源接通转为断开状态，4与8接通)，相应外部触点进行转换端接通，呈延时工作状态)。

　　端工作电源呈断电时，则相应继电器进入延时工作状态。对V2 P沟道场效应管而言，随着C4经R6、RP2的放电，致使其源极S电压不断降低(在通电状态时，因UGS较小，ID为零，V2为截止工作状态)，根据场效应管相应转移特性(漏极电流ID与栅源电压VGS间的关系曲线)当VGS电压达到VGS(Th)(开启电压)时，V2导通。随着V2导通，则漏电流ID经R4产生相应电压降，使V3三极管导通工作，最终致使V4也导通。当V4导通后，C5电容器上的储能将使2绕组闭锁继电器置位线圈通电工作，使延时触点又恢复原始状态，从而完成了断电延时工作。

　　该电路的缺点是延时参数不易于设定，通常要对RP2调整(控制C4放电回路)、RP1调整(确定V2栅极电压)，并对C4、C3电容容量参数进行计算，再加上器件的离散性使延时误差较大，调整也不方便，现在基本上很少使用。

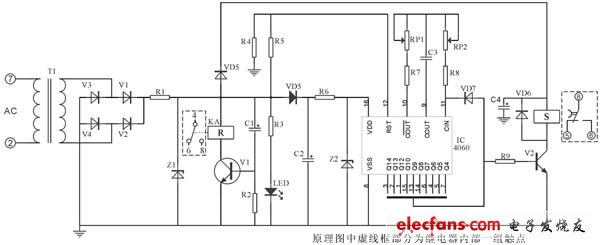

　　集成CD4060构成的延时电路示于图3。该电路核心延时由CD4060构成，延时设定由RP1与配置的C3来设定。内部2绕组闭锁继电器采用DC24V(采用较高工作电压的继电器，可降低其驱动电流，使驱动部分较为简单)。端加入工作电源，V1三极管工作，使其R复位线圈吸合工作，内部触点回至原始状态。C2、C4完成充电工作。

　　图3 CD4060集成原理图

　　端工作电源断电时，则进入相应的断电延时工作状态。IC○12引脚因C1放电在R3产生一个电平经R4加至○12引脚清零引脚清零，使其延时开始，延时时间经Q4~Q14(根据需求延时时间)来驱动V2工作，待延时到达后经VD7使其振荡停止。根据延时情况，对C2电容可进行相应的增大或减小(通过并联来完成C2的容量的增大或减小)C4电容来完成S置位线圈的工作。

　　该线路特点是延时设定方便，延时精度高，产品调整简便，目前使用较为广泛。
