CBHD9100是新科在国内上市的第一款中国蓝光播放机,向下兼容DVD、VCD、CD、MP3等光盘,带USB接口,支持多种格式的高清多媒体(如:AVI、MP4、ts、MOV、WMV、tp等),强大功能的背后,就需要一个稳定可靠、绿色的电源系统来保障,该机电源原理图(见下图)主要以LD7552集成电路为核心。
工作原理
1、待机启动原理:市电压220V/50Hz经FJ( 2A/250V)保险丝保护后,由LOI、CX1、L02、CYI、CY2组成的滤波器,滤除市电网中的高频干扰信号后,送到由DOI~D04组成的全桥整流电路整流,获得约300V的脉动电压,经C01滤波后一路进入开关变压器Tl初级绕组,另一路通过R02降压后到ICI第(3)、(7)脚电源端并提供一个启动电压,使IC1内部振荡器、驱动器等相关电路先工作,并从第(8)脚输出一个导通驱动信号经R6到Qol栅极,Qol检测到该信号后导通,此时电流通过Tl初级绕组到001漏、源极到地形成闭合回路,并在启动绕组中产生感应电压,经R5、D06、D3整流.C04、c05滤波后送到IC第(3)、(7)脚作为工作电压。
当Qol栅极为零电位时,Q01截止,T1初级绕组中储存的电能传递给次级绕组,一组感应电压经D07整流C06、C07滤波后获得12V的直流电压,一路送到主板上做待机电压,一路送到Q2源极待命;一路送到取样电路提供取样电压:
另一组感应电压经D08整流,C08、C09滤波后获得5v直流电压,送到Q1源极待命。
2、稳压原理:12V经由R24、R25组成的取样电路取样,与IC02 (431)内部的2.5V基准电压比较,放大后从阴极(K)输出,经R26到光耦(ICOILTV817)中发光二极管的一端,发光二极管导通.ICOI中光敏检测管导通,集电集输出反馈电压经R4到IC1第(2)脚电压反馈输出端。经IC1内部分压器分压,误差放大器放大,送到逻辑控制器控制输出驱动信号的脉冲亮度,从而调节其Qol导通的时间,最终达到稳压的目的。
当由于某种原因导致C06两端电压升高时,R24、R25取样电压升高.IC02阴极电压随之F降,ICOI光耦中发光二极管光强增大导致IC01中光敏检测管基极电流增大,集电极电压降低.ICI第(2)脚电压随之降低,经IC1误差放大器比较,误差减小,使之输出的脉冲减小,001导通时间也缩短最终降低输出电压。反之输出电压降低时,Qol导通时间就越长,提高输出电压,最终达到稳压目的。
3、开机过程:当XP3排插中STB端检测到来自主板的开机命令时.5v电压通过R39到开关管Q3基极,Q3导通,集电极电位下降为零,Ql、Q2栅极电位为零,Ql、Q2导通,12V电压通过Q2源一漏极为伺服板供电;5v电压通过Ql源一漏极为伺服板,机芯供电。
4、保护电路原理:由R19、C02、D05组成的尖峰脉冲吸收回路,当001截止时,由于初级电感的作用会导致Qol漏极电压瞬间升高,该电压远高于初级绕组的另一端。
很容易击穿Qol。尖峰脉冲吸收回路有效防止电压升高,当电压升高时.D5导通,电流经过R19形成回路,从而降低Qol漏极电压,有效保护001。

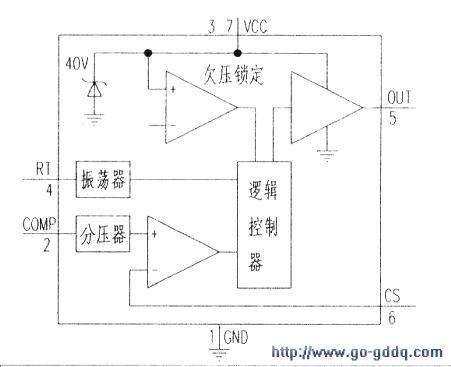

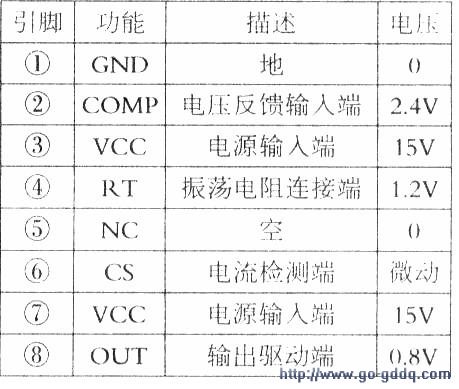

据右图可知IC1内部也具有过压、欠压、过流保护电路。
由R7、R8与R11—R15组成的电流检测电路分别检测输入电流与Q01导通电流,当IC1第(6)脚检测到电流异常增大时,会强行关闭IC1内部的驱动信号,有效保护电路中的元器件。
