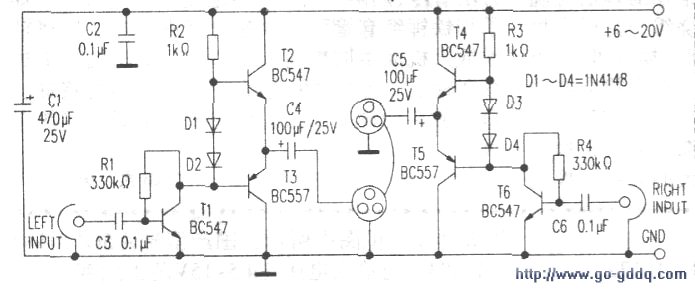

此电路如附图所示。该电路使用了几只常用的晶体管( BC547、BC557)和无源元件，如电阻、二极管和电容器等。为了驱动耳机，该电路使用了一级前置放大器和NPN、PNP组成的推挽电路。

　　立体声的前置放大器由晶体管Tl和T6组成，分别供给左、右声道的输入信号使用。被放大的左声道输入信号，馈人由晶体管T2、T3组成的推挽级，以驱动左声道耳机。

　　同理被放大的右声道输入信号，馈人由晶体管T4，T5组成的推挽级以驱动右声道耳机。

　　该电路在+6V~+12V供电时，其输出电压可达100~200mV。由于电路耗电低，所以也可用一只+9V的PP3电池供电。

　　把附图电路安装在PCB板上，并把它装入适当的小盒内。立体声耳机可从电子市场上购到。

　　在PCB板上应仔细焊接元器件，以避免虚焊。电路安装焊接之后．可用一只+9V的PP3电池，此时电路即可使用了。在交流电源的情况下，可使用任何一种普通的稳压器（+6～12VlOOmA）给电路供电工作。
