采用展讯芯片组的夏新M330手机电路工作原理
来源:本站整理  作者:佚名  2011-11-18 17:22:20



  采用展讯芯片组的夏新M330手机CPU采用SC6600M3-265G+存储器K5D12571CM+射频ICSI4210+功放RPF08155B

  一、开机电路基本原理

    手机无论采用什么样的芯片组合,要想它能够正常开机,必须满足开机的五大条件(供电、时钟、复位、软件、维持).也就是说只要这五大条件正常到位,手机即可顺利实现开机。

  1.供电

    开机的第一个条件就是供电的产生。供电是如何产生的呢?简单说供电就是当手机加上电池电压后,为电源IC(这里集成在CPU里面)供电,使得电源lC产生一个开机出发电平,这时按下开机键后电源IC(这里是CPU输出)输出组电压,就是开机供电的产生。

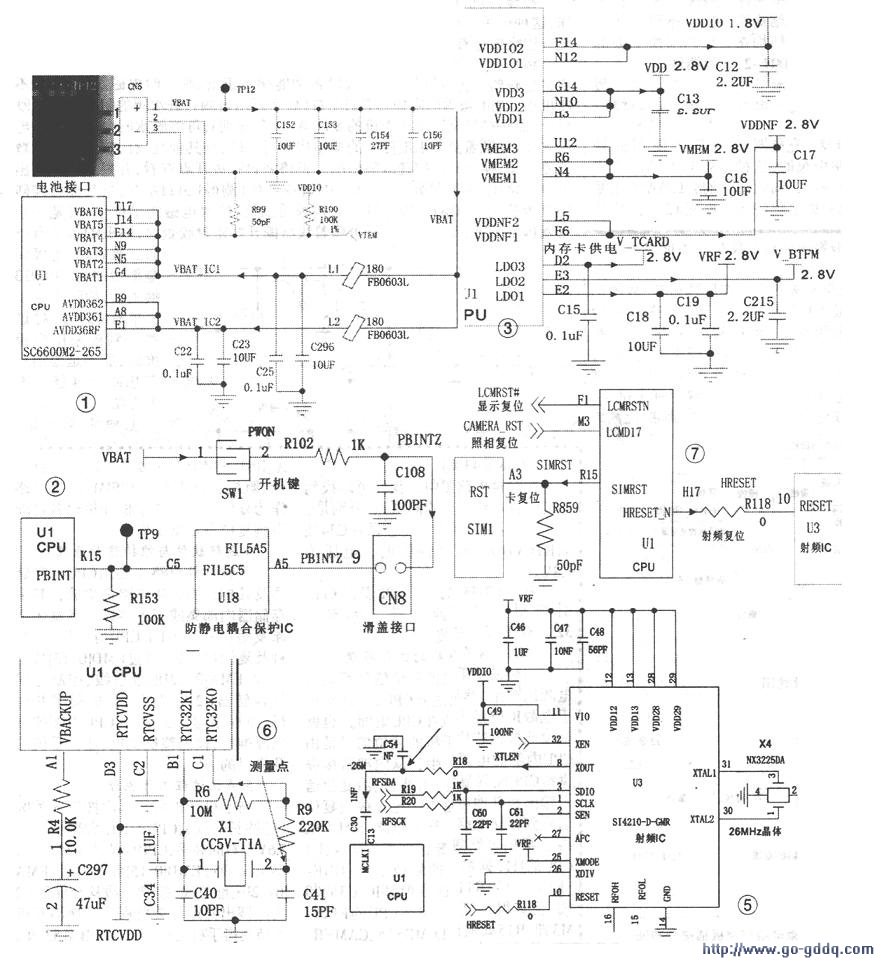

  (1)电池供电电路解析由于手机的整机供电是由电源lC提供,但这种芯片的电源IC已集成在CPU内部,所以整机供电必须从CPU电路中查找,如图1所示,可以看到CPU的T17脚、J14脚、E14脚、N9脚、N5脚、C4脚、B9脚、A8脚、El脚,外接共同连接了一个VBAT的英文,说明这就是电池电压的输入端.它们都直接来自于电池接口CN5的(1)脚,电池接口的(1)脚连接有8个滤波电容:C152、C153、C154、C156、C296、C22、C23、C25,测试点为T12,在实际维修当中,可以在这个测试点T12上测量电池供电电压,也可以从这点3.6V(电池电压)飞线连接到其他电池电压的供电点。

  (2)开机电路解析开机电路既有低电平触发开机,也有高电平触发开机,但无论是属于哪一种开机方式,都可找到开机键,即标有PWON或oN/off的按键,经仔细查找,在按键电路原理部分找到了开机键电路,如图2所示。

  在图中可以看出电池电压(VBAT)是直接送到开机键SWI上,当按下开机键时.电池电压经分压电阻R102、滤波电容C108产生一个开机高电平PBINTZ经CN8、U18送到CPU的K15脚输人,触发CPU内部的电源部分稳压电路,输出不同的组电压。由此可以得知此机的开机线路跟其他手机不同,即采用的是高电平开机方式,直接将电池电压产生的分压送到CPU作为开机触发电压。

  (3)组电压输出电路组电压就是我们所说的第一个供电条件的产生,由于电源集成在CPU内部,因此CPU本身的供电都是其内部电源部分输出直接给CPU内部的逻辑电路供电,在外围我们最多只看到一些组电压的滤波电容测量点和送去其他电路作为供电,其组电压输出如图3所示:

  1)CPU的U12脚、R6脚、N4脚输出VMEM电压:2.8V.为存储器U2供电,其外接电容C16就是此电压的测量点。

  2)CPU的G14脚、N10脚、H3脚输出VDD电压:2.8V.主要回送至CPU内部供电,其外接的电容C13是此电压的测量点。

  3)CPU的F14脚、N12脚输出VDDIO逻辑电压:1.8V.主要回送到CPU内部供电,以及给射频IC供电,其外接的电容C12是此电压的测量点。4)CPU的L5脚、F6脚输出VDDNF电压:2.8V.主要为存储器U2和显示等部分电路供电,其外接的电容C17是此电压的测量点。

  5)CPU的D2输出的V-TCARD电压:z.8v,为内存卡供电,其外接的电容C15为该电压的测量点。

  6)CPU的E3脚输出V-BTFM电压:2.8V,为蓝牙和收音机电路供电.其外接的电容C215为该电压的测量点。

  7)CPU的E2脚输出VRF电压:2.8V,为射频供电,主要给射频ICU3供电,其外接的电容C18就是该电压的测量点。

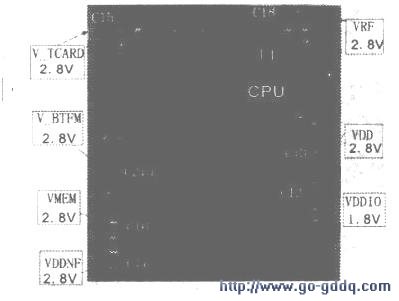

  以上输出的VDDIO、VMEM、VDD、VDDNF及VRF四路电压,若任何一路不正常均会导致手机不能开机,具体的组电压测量点就在CPU外围的大电容上,如图4所示。如果基本都能测量到电压输出,则说明工作正常;若有其中一组没有输出,则为不正常,此时应加焊或更换CPU来排除故障。

  2、时钟电路工作原理

      时钟电路原理主要包括主时钟26MHz与实时时钟32.768kHz两大部分。

  (1)主时钟26MHz的工作原理主时钟26MHz电路由射频lCU3及其外接26MHz晶体组成,如图5所示,当射频lCU3的(11)脚、(12)脚、(13)脚、(25)脚、(28)脚、(29)脚得到VDDIO逻辑供电与VRF射频供电后,立即从射频IC的(30)脚、(31)脚输出驱动电压,使得X4(26MHz晶体)振荡工作产生26MHz主时钟信号。26MHz主时钟在射频IC内部放大后经电阻R18、滤波电容C54、耦合电容C30送给CPU的C13脚输入,作为启动CPU工作的逻辑时钟信号。

  在实际的维修中,26MHz晶体X4与射频ICU3很容易虚焊或损坏,导致手机不能开机,维修时必须重点检查,一般加焊或更换即可排除故障。当然,也可以通过示波器在滤波电容C54上测量,判断主时钟信号是否正常,如果有正弦波信号产生,说明主时钟晶体与射频IC都正常。

  (2)实时时钟32.768kHz信号的产生原理实时时钟32.768kHz信号在手机中起着待机控制与逻辑实时控制,此机的实时时钟电路是由CPU与外接的32.768kHz晶体X1及外围相关的阻容元件组成,其信号产生原理及测试点如图6所示。

  实时时钟的工作就是当手机装上电池后,电池电压立即产生实时时钟供电RTCVDD(1.8V),送到CPU的D3脚,使得内部的osc振荡器工作产生一个自由振荡信号从CPU的Bl脚输出到实时时钟晶体X1,经实时时钟晶体控制其振荡产生准确的32.768kHz实时时钟信号,又送到CPU的CI脚输入,作为手机的实时时钟及其待机控制信号,完成实时时钟信号的工作过程。图中的测量点,可以用示波器测量它的实时时钟信号,正常时为正弦波信号,若无,则应检查该晶体是否损坏,可更换排除。在实际维修当中,32.768kHz晶体Xl虚焊或损坏,都会引起手机不能开机,必须更换解决。

  在时钟电路图中,我们可以找到此机时钟电路工作的测试点,分别是:

  第一:用万用表或示波器在C34处测RTCVDD实时时钟供电,电压为1.8V。

  第二:用频率计或示波器在XI的引脚测实时时钟信号,频率为32.768kHz或正弦波信号。

  3.复位信号电路的工作原理

    一般来说手机的复位信号都是由电源lC产生,然后送到CPU,但此机由于电源1C已经集成在CPU里面,也就是说此展讯芯片手机的复位信号是由CPU内部的电源产生,从内部直接提供给CPU使其复位,当然,也由复位信号输出到其他电路中,比如输出复位信号到存储电路、显示电路、SIM卡电路、照相电路等等,如图7所示.UlCPU的H17脚输出的复位信号(HRE-SET)经电阻R118送到射频ICU3的(10)脚,使其得到复位;另在CPU的F1脚、M3脚、R15脚输出LCMRST#、CAMER-A—RST、SIMRST等复位信号送到显示、照相、卡(内存卡和SIM卡)等电路作为复位信号,使手机开机时各功能得到复位后正常工作。

  4.逻辑软件与维持信号原理

    逻辑软件电路主要由CPU与存储器及其相连的总线电路来构成,其中存储器内部集成了主字库、多媒体字库及暂存器。当UICPU得到供电、时钟及复位后,马上通过EMD[0:15)数据总线、EMA[0:12]地址总线、控制总线从存储器U2内部调出开机程序并运行,当程序运行正常后,CPU内部控制电源维持,输出整机供电,达到手机的开机目的。

  5、关机过程工作原理

    当手机开机后,再次按下开关键(足够长时间).CPU的K15脚得到一个3.6V左右的高平.CPU检测为关机动作,马上又通过EMD[0:15]数据总线、EMA(o:l2)地址总线、控制总线从存储器U2内部调出井运行关机程序,撤消开机维持使得手机关机。
