广东江门生产的飞普利斯自动应急照明灯是一种为突然性、事故性停电提供临时照明的灯具，特别适用于工矿企业、娱乐场所、学校、商场、会堂、银行、医院、邮电部门、重要科研实验室、旅馆、消防系统和地下设施及高层建筑等地方使用。在外界供电停止后，其连续应急供电时间为单灯不短于120分钟，双灯不短于65分钟。在温度为-lO℃-40'C、湿度小于95%的环境中都能顺利工作。

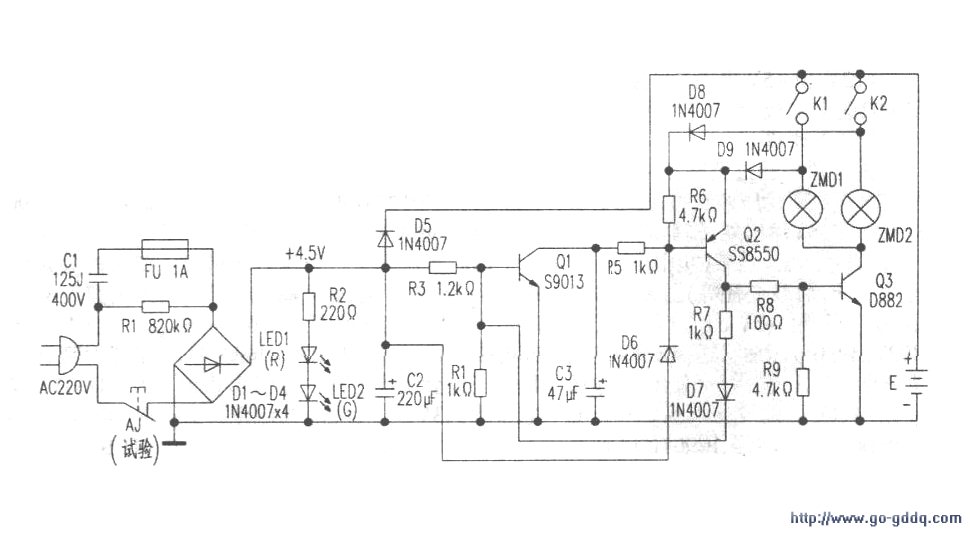

　　下图是实测的电路。

　　减轻应急灯挂墙重量．采用电容降压式供电。在有市电供应的情况时，整流桥上输出的约4.5V直流电压通过D5向可充电电池E充电。此时，灯箱面板上的指示灯LEDI（红）和LED2（绿）发亮，表示有交流。

　　Ql导通，使Q2基极的下偏置电阻R5（也是Ql的负载电阻）接“地”，但由于02基极通过D6得到近4V正电压，电位比发射极高．所以Q2截止．Q3因基极得不到偏置电压而截止，因此不管开关Kl、K2接不接通，照明灯ZMD1、XMD2均不会点亮。

　　一旦交流市电停电（或者按下用于“试验”的按键开关AJ．人为制造一次停电）．02基极由D6提供的直流正电压被解除了，此时如果Kl、K2按下，便使可充电电池E与照明灯ZMDI、ZMD2接通，则由于停电瞬间C2电解电容器C2上的电压犹存，Ql还导通着，由E经D8、D9流经R6和R5到“地”的电流在R6上产生的压降使02获得了导通的必要条件。Q2导通，于是Q3导通，由可充电池供电的照明灯ZMDI、ZMD2被点亮，且只有在充电电池E电流消耗殆尽，不能再维持导通02时才会熄灭。

　　此外，为了能使02基极电位有正偏置以保持导通状态，还设计了R7、D7通往Ql基极的通路，把Ql锁在导通状态。

　　本电路对电池过充、过放都有保护作用，可避免长时间停电使电池受到损害。一般而言，灯具存放三个月须充电一次（约22小时）．否则会缩短电池的使用寿命。
