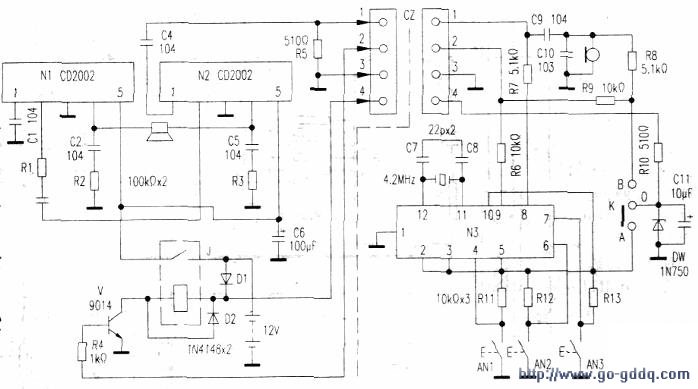

便携式扩音机的音频功率放大器由两块CD2002(N1，N2)单声道功放块组成BTL电路；乐曲信号由软封装专用集成块N3等组成，电路如附图所示。

    1、喊话：当喊话时，按动K，其触点0与B接通，并切断N3供电电源，约5V电压通过R8加到话筒两端，使其处于工作状态，音频信号经话筒内场效应管放大后，经C9输入到N2的(1)脚，同时约5v电压经R9到V的基极，V导通，继电器触点闭合，Nl、N2的(5)脚得电工作，扬声器有语音信号输出。

　　2音、乐：当功能开关K处于常态时，o端与A端接通，5V电压供给N3的(2)、(3)、(5)、(10)脚（脚号自编)．音乐块N3处于待机状态。(9)脚为低电平．(8)脚无音乐输出。当按动AN1、AN2、AN3任意一个按键时，(9)脚输出高电平，通过R6加到V的基极，使其导通。J的常开触点闭合，同时N3的(8)脚输出相应的音乐信号，通过R7加到N2的(1)脚输入端，由其(4)脚输出推动扬声器发出音乐。

　　二、故障检修
　　
    l、整机不工作．检测电源电压、K、cz等无异常。检测Nl，N2的(5)脚无电压，检测v，发现c-e极开路，用8050三极管更换后，喊话、音乐正常。

　　2、喊话声音洪亮，放音乐时声音小。检测N3各供电端电压约5v正常，检测其⑧脚输出端电阻R7已变值(约25kΩ，用4.7kΩ电阻更换后音乐声悦耳动听。

　　3、喊话无声．音乐正常。此现象说明公共部分正常。用指针式万用表检测话筒两端，向话筒吹气，表针不动。用高灵敏度φlOmm驻极话筒更换后，喊话功能恢复如初。

　　4、无音乐声。检测N1、N2、K正常，测N3供电端无电压，检R10阻值正常。但发现此电阻与DW间铜箔线断裂，用导线补焊连通此处后，故障排除。

　　5、无论是喊话还是音乐，扬声嚣中均有断音。这是该机常见故障。主要开关K频繁转换而造成其触点接触不良，将其更换后恢复正常。
