2．2 数据保持部分

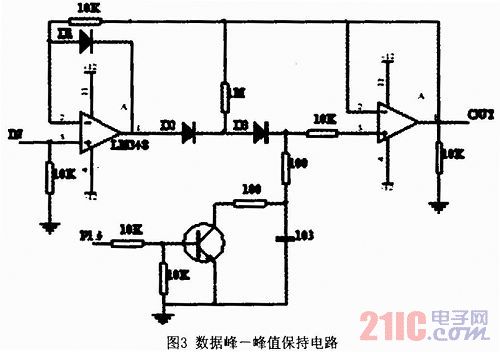

    对电压、电流信号进行同时测量，可用由集成运算放大器LM348组成的峰-峰值信号保持电路(如图3所示)，被测信号从IN脚输入，OUT脚是对电压、电流进行峰值保持功能，用凌阳单片机的一个I／O接口就可以对保持器进行控制。进行测量时，用单片机同时锁定被测电压和电流信号的峰-峰值信号后，即可以分别测量电压和电流量，且不需要考虑时差问题。采用这种方案可减小系统带来的误差。

3 单片机系统相位角处理模块
    相位角测量方法为先对电流信号和电压信号分别测量。测量时，单片机先对电压信号进行转换，而此时电流信号被送到保持器进行保持，等待电压信号处理完毕。电压与电流相位差φ及功率因数cosφ的测量。电路得到的各点波形如图4所示。其中Uv为正弦交流电压，Ui为同一相正弦电流变换而成的电压波。

    由于同一相内Uv和Ui之间有超前滞后两种情况，且相位差均小于90°时，相功率P=0属极少情况，故图4分析了Ui滞后Uv的情况，对于Ui超前Uv，分析结论亦相同。由波形图可见，U-I的相位差φ所允许时间Tφ=10ms-T。
    因此只要测出T的时间，求出Tφ，再按上式计算出φ，cosφ亦可随之求出。SPCE061A内部的十六位定时器在49．152MHz的晶振时每1μs加1，故可以用来测定T的时间。若定时器1LSB角度φ’，则φ’／0．02=180°／10ms，即φ’=1．44°。所以只要求出Tφ=1388H-T(T定时器读出的计数值)，再乘以1．44°即为φ的实际相位角。
