基于ET44M210的指纹识别智能卡设计
来源:本站整理  作者:佚名  2011-11-19 07:56:03



    摘要:文章介绍了智能卡技术和指纹识别技术,给出了以ET44M210芯片为核心的具有指纹识别功能的智能卡系统的一种实验设计方法,并阐述了系统设计和软件流程。
关键词:ET44M210;智能卡系统;指纹识别

    引言
    新一代智能卡Smart Card的内嵌芯片CPU等于一个特殊类型的单片机,内部带有控制器、存储器、时运控制逻辑和算法单元。由于CPU卡有存储容量大、处理能力强、信息存储安全等特性,在对各种卡片技术的评估过程中,智能卡脱颖而出,成为目前最佳、最具有经济效益的解决方案,被广泛用于信息安全性要求特别高的场合。生物识别技术是利用人体的生物特征鉴别每个人的真实身份,主要包括虹膜、面孔、指纹、掌纹等。其中以指纹识别技术最为成熟稳定。智能卡技术和指纹识别技术的结合使用,具有优势互补的特点。智能卡作为个人身份及指纹信息的存储载体,利用指纹的唯一性达到个人身份鉴别的目的,为智能卡技术和指纹识别技术的应用提供了更加广泛的发展空间。
    本文介绍了采用ET44M210芯片为基础的一个智能银行卡系统的实验设计方法,其中ET44M210为智能卡,PC机模拟读卡机。考虑到预防手指模型欺骗技术,采用输入密码加指纹双重验证的方式。

    1 硬件系统结构
    1.1 实验中采用的芯片简介
    1.1.1 ET44M210微处理器
    ET44M210微处理器采用精简指令集的结构(RISC),外接6MHz的晶振,除条件转移指令需要二个时钟周期外,所有指令只要一个时钟周期。在芯片内部整合了USB、16位模数转换、串行周边控制界面(SPI)等功能。处理器内部拥有16kB ROM、1.3kB RAM、42个IO口,供电电压3.6~5V。
    ET44M210芯片是一款低价格、高性能,采用CMOS工艺制造,具有RISC架构的8位微控制器芯片。芯片采用SMA封装,引脚数为100,由台湾义统电子股份有限公司(Etoms EleCTRonICs Com)设计生产。ET44M210的设计充分体现了SoC化产品的特征。图1 ET44M210的模块结构图。



    1.1.2 ET44M210芯片的开发工具

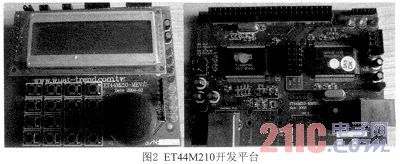

    ET USBICE仿真软件ET44M210芯片采用“USB接口仿真+实验模板”作为硬件开发工具,如图2所示。开发板的前半部分是仿真模板,在其上有一个ET44M210芯片,内部固化了仿真程序。仿真模板通过板上的USB接口与PC机通信,在仿真软件的配合下构成一个低成本、高性能的在线仿真器ICE和写入器。



    开发板的后半部分是实验模板,在其上也有一个ET44M210芯片,用户通过实验模板进行系统开发和模拟实验。实验模板上有3个USB接口供用户使用。实验板上还有1个48引脚的插座,可供连接I/O接口、ADC、PWM、SPI等使用。

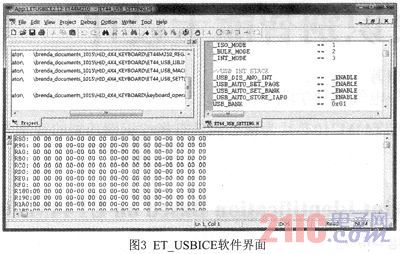

    ET44M210芯片采用ET USBICE仿真软件作为软件开发工具,如图3所示。



    ET USBICE仿真软件使用USB接口与PC计算机进行通信。软件具有标准的通用仿真软件界面和工程导向管理功能,适用于Windows98/2000/XP等多种操作系统,可以很方便地对源程序进行编写、编译、侦错、仿真运行、代码生成、写入等全过程。
