白天,环境自然光线较强,RL呈低阻值(≤2kΩ,RL两端交流电压小于Q控制极的导通电压(约0.65V+0.65V=1.3V),Q处于阻断状态,检测系统电源未启动;夜晚,环境自然光线变暗,RL呈高阻值(>1MΩ),Q从RL两端获得足够触发电压而导通,检测系统电源启动。
2.2 光电传感器
本系统使用的光电传感器是对射型光电传感器,两组光电传感器输出端的信号经过处理后分别送入单片机内,由单片机进行相应的处理后再发出信号。原理图如图1、2所示。
2.3 灯控

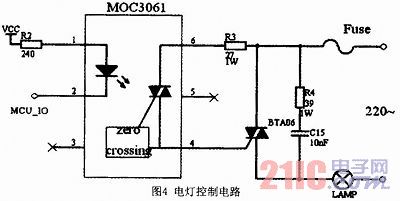

本系统由光电传感器检测洗手间内是否有人,单片机进行计数,当N不为零时,单片机会向与MOC3061芯片引脚相连的端口输送信号,然后通过可控硅来控制灯的开、关。其中R3是双向可控硅的门极电阻,当可控硅灵敏度较高时,门极阻抗也很高,并上R3可提高抗干扰能力。 39Ω电阻和0.01μF电容组成浪涌吸收电路,防止浪涌电压损坏双向可控硅。其电路图如图4所示。
