摘要：文章设计了一种基于光敏电阻和光电传感器的智能灯控系统。本系统主要包括两部分，一部分是以光敏电阻为主要功能元件的模块，其作为检测系统的启动开关，另一部分则是检测系统，其在晚上对是否有人通过进出口进行探测，并控制灯的亮或熄。一旦光线强度足够低，检测系统启动，然后由光电传感器进行实时探测，并向微控制器发送信号，微控制器对其信号进行处理后向MOC3061发送一个信号，最后在MOC3061的输出端通过可控硅来控制灯是亮还是熄灭。
关键词：光敏电阻；光电传感器；微控制器；MOC3061；可控硅

    引言
    当今社会人们更加注重节能环保，照明这一领域，特别是在公共场所也发生了很大的变化。现在的声光控制灯属于新型建筑照明系统，这种系统应用在楼道上还比较实用，但现在我们学校将该系统应用在洗手间里，我们体验到它给我们带来的不便。由于每个人上洗手间的时间长短不一样，而且不会一直会有大的声音，该系统如果控制着灯一直亮着或者亮的时间太长，这样就达不到节能的效果，但如果亮的时间太短，还在洗衣手间的人就会产生恐惧心理，因而，若该系统用于洗手间，很有必要进行改进。

1 系统总体设计

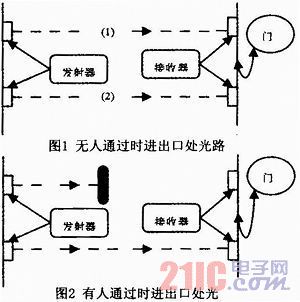

    本设计的改进之处是设计一个具有计数功能的模块，我们可以使用对射型光电传感器，如图1所示在洗手间的进口处设置两个发射源和两个接收源，当有人进或者出洗手问的门时，会阻挡光线，如图2所示，接收处就接收不到设置光源发出的光信号，这时接收处的输出端会发出一个信号，计数器就可以通过此信号进行计数。只要计数器里存储数等于一时，系统控制灯亮，大于零时，该系统就会控制灯一直亮着，一旦为零，系统会控制灯延时一小段时间后自动熄灭。由于整个系统初启动时无法判断室内是否有人，因而我们还会设置一个简易开关，供使用者进行手控，且为方便使用者能在夜间看到开关的位置，我们可以采用表面具有夜光性能的材料来做按键。光电检测系统的启动由光敏传感器控制。

    本系统中设计了两个对射型光电传感器，当有人通过时，若是光路(1)先检测到信号，则表明此人是进洗手间，计数器加1，若是光路(2)先检测到信号，则表明此人是出洗手间，计数器减1，即两个对射型光电传感器是用来检测和判断是否有人进出洗手间。
