LNA模块有效地阻止了PCS信号泄漏进GPS芯片组。当GPS路径和PCS路径之间的隔离度为40dB时，干扰功率可以低至-57dBm。通过合理的安排和设计，LNA模块解决方案可以替代“滤波器-LNA-滤波器”解决方案，后者噪声系数更高和架构更复杂，而这种单芯片组解决方案则可提供优良的系统噪声系数和高线性度，同时还能提供极佳的带外抑制。另外，该LNA模块能在保持GPS接收器良好性能的同时，向设计师提供简单、紧凑和低制造成本的解决方案。由于网络匹配设计简单，因此设计周期也较短。

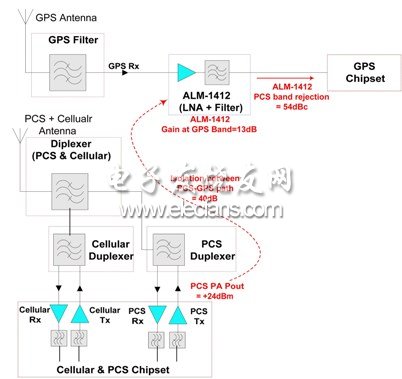

为了达到40dB的隔离度，可以使用双天线解决方案。通过双天线解决方案，GPS信号可以具有一个独立于PCS/蜂窝信号的路径或链，从而达到40dB的隔离度。图5给出的是双天线设计的方框图。

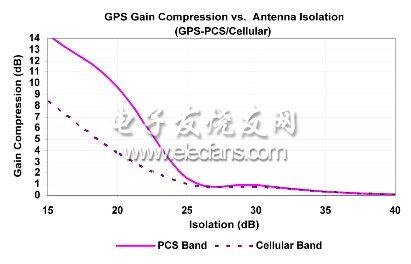

图4：不同干扰频带天线隔离度下的GPS增益压缩。
图5：最新的射频IC增加了足够多的逻辑，因此可认为是SoC。
