1、0~10V的模拟调光控制

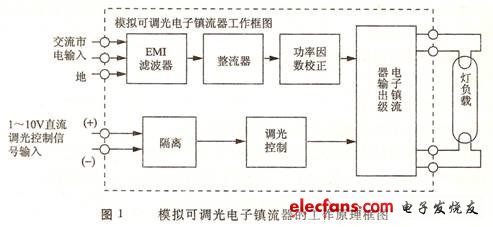

　　早期的灯光控制使用0~10V的模拟量来代表亮度0%~100%，而每一回路以一条信号线(共用公共线)来处理。而回路越多也就代表连线数越多，传送距离越远信号压降问题也就越严重。模拟可调光电子镇流器的工作原理框图如图1所示。

　　2、电子镇流器的数控调光

　　由于数控照明控制系统具有便于智能控制、联网控制，在不更改系统接线的条件下，照明格局和相关控制参数(如灯发光亮度、恒亮度照明、灯故障检测等)易于修改，与其他控制系统(如空调、供水、火灾报警等楼宇智能控制系统等)易于集成，易于实现照明系统软接线(SOFtwiring)、程控、遥控和群控等控制功能，极大地方便了照明系统的安装，使用和维护，所以数控照明控制系统是一个很看好的发展方向。数控调光电子镇流器工作框图如图2所示。

　　IEC929《A.C.-supplied ELeCTRonIC ballasts for tubular fluorescent lamps-Performance requirements》在其附录E(1994.11)中对电子镇流器的调光、联网控制、组网等作出了相关的技术要求。

　　数字式可寻址照明接口(Digitally Addressable Lighting Interface)标准DALI对电子镇流器的数控和相关技术特性作了具体规定。目前，DALI产品在欧洲已得到了很好的应用，通过DALI可以利用以太网(或其他形式的网络)实现对照明系统的控制，实现照明系统的软接线(softwiring)，使照明系统的接线更为灵活、方便、简化和智能化，并可实现照明系统的遥控(如红外、WLAN控制)、群控、恒亮度照明、照明系统故障自诊断和照明系统工作状态的监控等控制功能，使用方便、节能效果明显。据统计使用智能调光控制可节能30%，同时DALI也可以和DMX512、TCP/IP进一步集成，组成更大的照明控制系统。目前，世界上Philips公司、ST法意半导体公司，德国的Simense、OSRAM公司，美国的IR、KINO等知名大公司均有DALI的相关产品推出，在世界范围内形成一个前景看好的智能绿色照明产业链。

　　(1) 数控调光电子镇流器的组成与工作原理

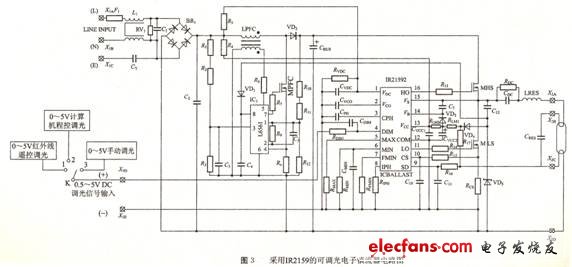

　　数控调光电子镇流器应含有以下几部分电路：EMI滤波器、整流器、功率因数校正、电子镇流器的输出级和数控调光控制电路，如图2所示。采用IR2159的可调光电子镇流器电路图如图3所示。

　　数控调光电子镇流器同时还含有一个微控制器，如图4所示，利用这个微控制器可以实现电子镇流器与计算机网络(如DALI)之间的控制数据信息传送和接收。微控制器具有以下功能：

　　① 存储电子镇流器的地址信息。

　　② 接收用户指令。

　　③ 设定调光基准电平。

　　④ 接收来自电子镇流器的控制信息(如灯故障)。

　　⑤ 将电子镇流器的工作状态信息再传回给用户(如灯工作状态显示屏)。

　　利用数控照明调光控制系统可以实现整个照明环境的完全和精确控制。
